自力式温度调节阀

产品展示>> 自力式调节阀>>自力式温度调节阀
一、自力式温度调节阀 产品概述

上海川沪阀门有限公司生产的ZZW型自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。自力式温度调节阀其控制作用为比例调节被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,感温液体膨胀。推动阀芯向下关闭自力式温度调节阀,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩。复位弹簧推动阀芯开启,增加热媒的流量。
特点:
1、体积小重量轻安装简易;
2、准确可靠寿命长;
3、调解设定简易;
4、无源工作(无电源、气源正常工作);
适用场景:
ZZWP自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

二、自力式温度调节阀 产品图片

自力式温度调节阀

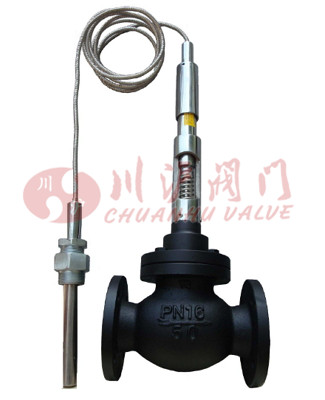

自力式温度调节阀(带毛细管、传感器)
三、自力式温度调节阀 技术参数

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250
Kv值(m3/h) 3.4 5.5 11 15 19 31 52 78 122 190 300 350
公称压力 PN1.6、2.5MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
阀体材料 铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
温包材料 铜镀镍等
设定值偏差 ±2℃
温控范围 用于生活热水供应:30~100℃; 用于采暖、中央空调:40~90℃;
用于除氧器等经营工艺过程:80~110℃; 用于其它特殊用途:120~180℃

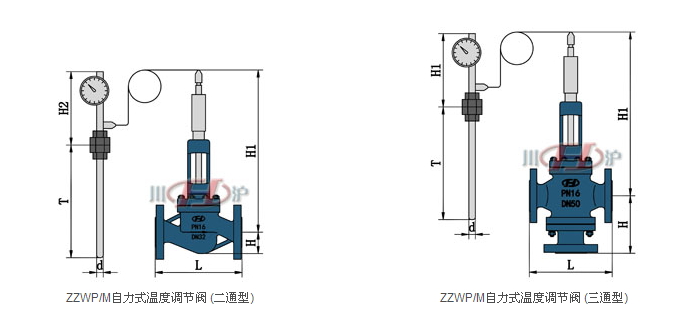

四、自力式温度调节阀 结构图

自力式温度调节阀结构图
五、自力式温度调节阀 连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250
L 二通 150 160 180 200 230 290 310 350 400 480 600 730
三通 150 160 180 200 230 290 310 350 400 480 600 730
H 二通 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 640
三通 140 140 150 160 180 200 222 230 270 280 306 474
H1 二通 500 540 580 640 700 750 820 950 1100 1280
三通 500 540 580 640 700 750 820 950 1100 1280
H2 350
T 235 420 430 630 1000
d 25(护套直径φ28)
重量(Kg) 8 10 13 15 18 30 35 60 75 85 110 150

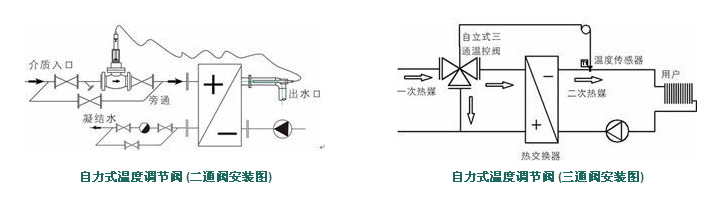

六、自力式温度调节阀 安装示意图

自力式温度调节阀结构图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
