电动温度调节阀

产品展示>> 自力式调节阀>>电动温度调节阀
一、电动温度调节阀 产品概述

上海川沪阀门有限公司生产的ZZWPE电动温度调节阀,由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。电动温度调节阀适用于非腐蚀性的液体、气体和蒸汽,在各种加热、冷却系统中的温度控制。电动温度调节阀结构简单,操作方便,选用温度范围广、响应时间快、密封性能可靠。
特点:
1、使用现场只须具有单相交流电源AC220V和温度传感器(温包)即可自成温控系统。可直接替代温包和自立式调节阀,更不须另将温控仪和执行器配接。是调节系统和自立式阀门的完美结合。
2、执行器内具有高度集成化的FDY-258T型温控模块,将温控仪和执行器合二为一,实现机电一体化,使温控系统简化。
3、控制精度高,响应速度快,性能稳定可靠,工作寿命长。
4、适应范围广,可在很宽温度范围内进行温度控制。
5、结构紧凑,安装调试、使用简便。
适用场景:
ZZWPE电动温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。

二、电动温度调节阀 产品图片

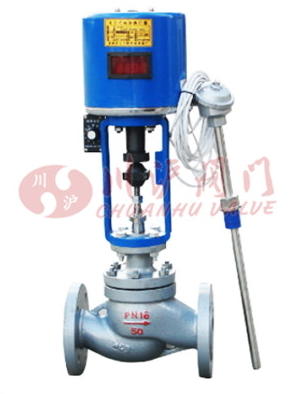

电动温度调节阀
电动温度调节阀(配温度传感器、调节仪)
三、电动温度调节阀 技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 6 8 10 14 20 30 30 40
阀盖形式 标准型-17~+230℃、高温型+230~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒式阀芯
流量特性 直线性
调节精度(℃) ± 1 ~ ± 5
使用介质 蒸汽、水、油、气体
允许
泄漏量
硬密封 10 -4 X 阀额定容量
软密封 "0"
温包、毛细管材料 H62、1Cr18Ni9Ti
毛细管长度 3米、5米、10米
温度控制范围 0~250℃
设定值偏差 ±2℃
执行器型号 3810系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
四、电动温度调节阀 结构图

电动温度调节阀结构图
七、电动温度调节阀 连接尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 CHL 465 465 465 465 465 560 560 560 560 560 788
3810 373 373 495 495 495 700 700 700 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218
R 225 225 225 225 225 257 257 257 310 310 310

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
