压力调节阀带冷凝罐

产品展示>> 自力式调节阀>>压力调节阀带冷凝罐
一、压力调节阀带冷凝罐 产品概述

上海川沪阀门有限公司生产的压力调节阀带冷凝罐,是自力式压力调节阀和冷凝罐组成,适用于高温蒸汽,热油的场合使用,自力式压力调节阀薄膜头是橡胶材质,适用于介质温度在80度一下的场合使用,如果所控管路压力的介质温度超过80度,需要增加冷凝罐,使介质的温度下降,进入薄膜头的介质温度在80度以下。压力调节阀带冷凝罐特别适用于蒸汽、热油的场合使用。

二、压力调节阀带冷凝罐 产品图片

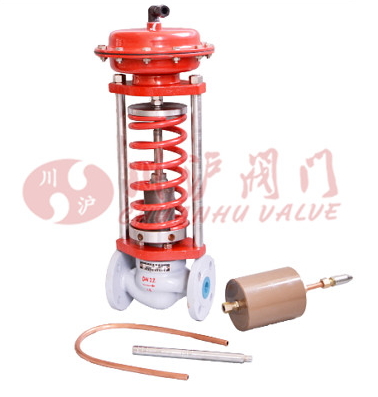

压力调节阀带冷凝罐
压力调节阀带冷凝罐(铸钢法兰连接)
三、压力调节阀带冷凝罐 技术参数

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
流量特性 线性
阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
四、压力调节阀带冷凝罐 执行机构参数

有效面积(cm ) 32※ 80 250 630
压力设定范围(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
0.3~1.2 0.05~0.3 0.01~0.07
保证压力阀正常工作的
最小压差△Pmin(MPa)
≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上下膜室之间最大压差(MPa) 2.0 1.25 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"

注:※该有效面积所对应的压力设定范围不适用于DN150-250。

五、压力调节阀带冷凝罐 性能指标

设定值偏差 ±8%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min
六、压力调节阀带冷凝罐 工作温度

公称通径 15~125mm 150~250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
软密封 ≤150℃
七、压力调节阀带冷凝罐 结构图

压力调节阀带冷凝罐结构图
八、压力调节阀带冷凝罐 连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850







(KPa)

15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
200-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 980 950 1000 1100 1200
A 85 96
大约重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
导压管接口螺纹 M16X1.5

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
