一、泄氮阀 产品概述

上海川沪阀门有限公司生产的ZZVP泄氮阀(自力式微压调节阀)利用工艺管道中介质的压力变化与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。 ZZCP-1型差压阀,采用平衡型单座阀,压力稳定、精度高、密封性好,用于控制微小差压。ZZCN-10型差压阀采用双座阀,流量系数大,将阀芯正、倒装,可组成二个不同品种的产品。
特点:
1.无需停止生产即可进行设定值的调整;
2.无填料,阀杆上、下活动时不存在磨擦,上密封绝对可靠;
3.执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来;
4.阀体为四通形式,因而K、B型可通用一种阀体。
适用场景:
ZZVP泄氮阀自力式差压调节阀主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。

二、泄氮阀 产品图片

泄氮阀

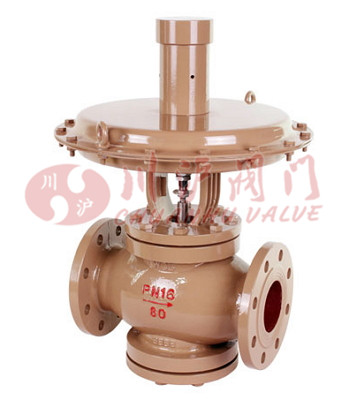

泄氮阀(自力式微压调节阀)
三、泄氮阀 技术参数

公称通径DN 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760
允许压差
(Mpa)
PN16 1.6 1.5 1.2
PN40 2.0
阀盖形式 标准型 (整体式)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
压力分段范围
(KPa)
0.5~6   5~10  9~15  12~19  18~25  22~30
28~35  32~40  38~50  48~60  58~72  70~100
保证调压阀正常工作的小压差P ≥0.01(MPa)
工作温度 ≤80℃
适合介质 气体、蒸汽、低粘度液体
阀芯形式 单座、套筒型阀芯
流量特性 直线性
四、泄氮阀 性能指标

调节精度 ≤10%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0..6 0.9 1.7 4.0 6.75
五、泄氮阀 结构图

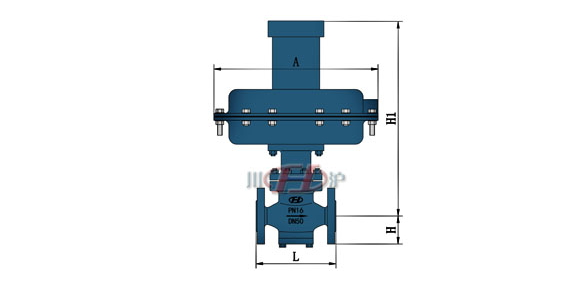

ZZVP_泄氮阀结构图
六、泄氮阀 连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100
L 150 160 180 200 230 290 310 350
H 52.5 57.5 75 75 85.5 92.5 100 110
H1 323 350 370 370 370 397 397 400
A 308 394 308 394 308 394 394 394
导压管接口螺纹 M16×1.5
重量G(Kg) 12 18 25 32 45 58 68 76

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
