气动卫生级对夹蝶阀

产品展示>> 卫生级阀门>>气动卫生级对夹蝶阀
一、气动卫生级对夹蝶阀 产品概述

气动卫生级对夹蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。密封圈Ф25-Ф108使用范围为两种:三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) ;启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。
卫生级对夹式蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小、而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时,具有较小的流阻,当开启在大约°至70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,阀板的运动带有擦拭性,因而可用于带悬浮固定颗粒的介质,依据密封件的强度也可用于粉状和颗粒状介质。

产品特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。
气动卫生级对夹蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。具有结构紧凑、装拆方便等优点。卫生级对夹式蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

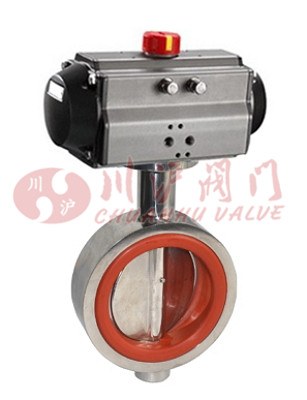

二、气动卫生级对夹蝶阀 产品图片

气动卫生级对夹蝶阀
气动卫生级对夹蝶阀
三、气动卫生级对夹蝶阀 技术参数

温度范围 -10℃~+100℃
压力范围 ≤1.0MPa
主体材料 SUS304、SUS316L
连接形式 对夹式
密封圈 NBR、EPDM
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点 安全卫生,密封好、使用寿命长
气动卫生级对夹蝶阀 连接标准和尺寸
ISO2037(SMS) DIN11850 3A ASME-BPE/BS4825
系列1 系列2
Size OD t Size OD OD t Size OD t Size OD t
10 12 13 1.5 1/2" 12.7 1.65 1/2" 12.7 1.65
15 18 19 1.5
20 22 23 1.5 3/4" 19.05 1.65 3/4" 19.05 1.65
25 25 1.2 25 28 29 1.5 1" 25.4 1.65 1" 25.4 1.65
32 34 35 1.5
38 38 1.2 1.5 1-1/2" 38.1 1.65 1-1/2" 38.1 1.65
40 1.2 40 42 43 1.5
50 51 1.2 50 52 53 1.5 2" 50.8 1.65 2" 50.8 1.65
2-1/2" 63.5 1.65 2-1/2" 63.5 1.65
65 63.5 1.6 65 70 70 2
75 76.1 1.6 3" 76.2 1.65 3" 76.2 1.65
80 85 85 2
100 101.6 2 100 104 104 2 4" 101.6 2.11 4" 101.6 2.11
125 129 129 2
150 154 154 2 6" 152.4 2.77 6" 152.4 2.77

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
