高平台快装三通球阀

产品展示>> 卫生级阀门>>高平台快装三通球阀
一、高平台快装三通球阀 产品概述

高平台快装三通球阀也叫卫生级卡箍三通球阀,阀芯有三通L型和三通T型之分,其中三通L型球阀多用于介质流向的切换流向使用,三通T型球阀可用于调节分配个管道流量大小,也可以用于2条管路合流为1路使用。阀门多和气动执行器组成气动三通球阀,或和电动执行器组成电动三通球阀,可以灵活与中控系统集成,做自动化控制流量大小来使用。

二、高平台快装三通球阀 产品图片

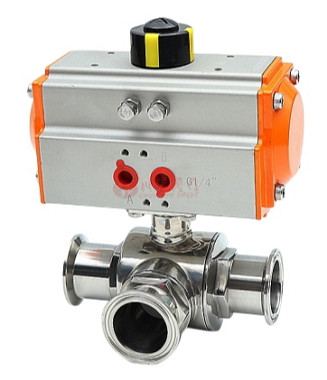

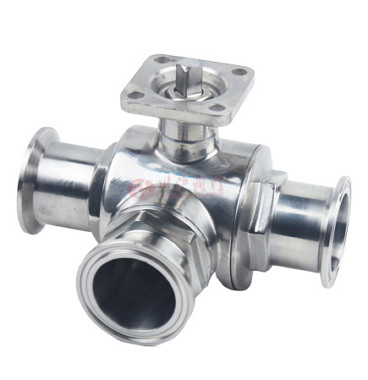

高平台快装三通球阀 高平台气动快装三通球阀
高平台快装三通球阀 高平台气动快装三通球阀
三、高平台快装三通球阀 技术参数

产品型号 Q84F/Q85F-10P、Q84F/Q85F-16P、Q84F/Q85F-16R、Q84F/Q85F-16RL
工作温度 -10~135℃、灭菌温度150℃(Max20min)
阀体材质 不锈钢SUS304、SUS316、SUS316L
阀门流向 三通L型、三通T型
密封材料 聚四氟乙烯PTFE
表面抛光精度 内外镜面抛光Ra<0.4um
驱动方式 手动、气动、或电动
工作压力 0-16bar
结构形式 浮动直通式
四、高平台快装三通球阀 三通流向图

高平台快装三通球阀三通流向图
五、高平台快装三通球阀 结构图

高平台快装三通球阀结构图

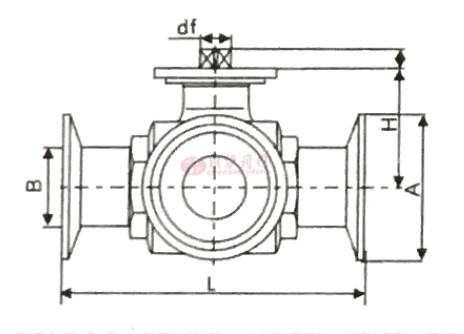

六、高平台快装三通球阀 连接标准和尺寸

规格 df A卡 B内 L H1 重量KG
c19 9.5 50.5 16 108 10 0.87
c25 9.5 50.5 22 120 10 1.1
c32 9.5 50.5 29 128 10 1.3
c38 11.5 50.5 35 144 10 1.724
c51 11.5 64 48 168 10 2.602
c63 13.5 77 59 180 10 4.0
c76 18 91 72 220 16 7.12
c89 18 106 85 244 16 9.43
c102 18 119 98 270 16 10.32

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
