卡箍卫生级蝶阀

产品展示>> 卫生级阀门>>卡箍卫生级蝶阀
一、卡箍卫生级蝶阀 产品概述

卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、卡箍卫生级蝶阀 产品图片

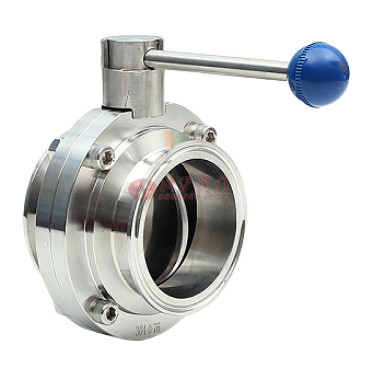

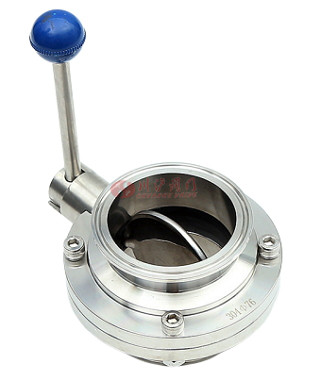

卡箍卫生级蝶阀图片
卡箍卫生级蝶阀图
三、卡箍卫生级蝶阀 技术参数

公称通径 DN(mm) 5~150
公称压力 PN(MPa) 0.6 .0 .6
试验压力 强度试验 0.9 .5 2.4
密封试验 0.66 .1 .76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、蒸气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
连接方式 快装式、卡箍式、外螺纹、焊接式等
四、卡箍卫生级蝶阀 零件材质

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

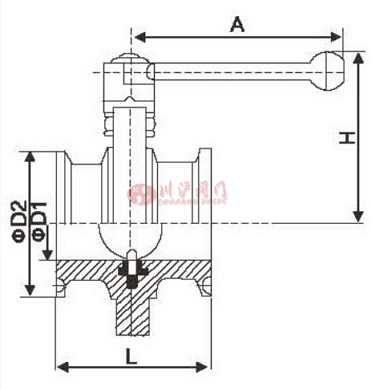

五、卡箍卫生级蝶阀 连接标准和尺寸
ISO2037(SMS) DIN11850 3A ASME-BPE/BS4825
系列1 系列2
Size OD  t Size OD OD  t Size OD  t Size OD  t
10 12 13 1.5 1/2" 12.7 1.65 1/2" 12.7 1.65
15 18 19 1.5
20 22 23 1.5 3/4" 19.05 1.65 3/4" 19.05 1.65
25 25 1.2 25 28 29 1.5 1" 25.4 1.65 1" 25.4 1.65
32 34 35 1.5
38 38 1.2 1.5 1-1/2" 38.1 1.65 1-1/2" 38.1 1.65
40 1.2 40 42 43 1.5
50 51 1.2 50 52 53 1.5 2" 50.8 1.65 2" 50.8 1.65
2-1/2" 63.5 1.65 2-1/2" 63.5 1.65
65 63.5 1.6 65 70 70 2
75 76.1 1.6 3" 76.2 1.65 3" 76.2 1.65
80 85 85 2
100 101.6 2 100 104 104 2 4" 101.6 2.11 4" 101.6 2.11
125 129 129 2
150 154 154 2 6" 152.4 2.77 6" 152.4 2.77

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
