三片式快装球阀

产品展示>> 卫生级阀门>>三片式快装球阀
一、三片式快装球阀 产品概述

三片式快装球阀适合在常温、常压卫生洁净系统中使用,作为管道介质切断和调节流量大小使用,常用于纯净水、啤酒生产线、食品原材料生产线、乳业制品生产线、制药和饮料生产线上使用。阀门经过镜面抛光处理、通道无流阻和滞留,使得介质能顺利通过阀门。阀体选用304、316、和316L不锈钢材料,用卡箍和法兰和管道连接,具有安装方便、拆卸维护方便等特点。上海川沪阀门生产手动快装球阀、卫生级法兰球阀、气动卫生级球阀和电动卫生级球阀等。

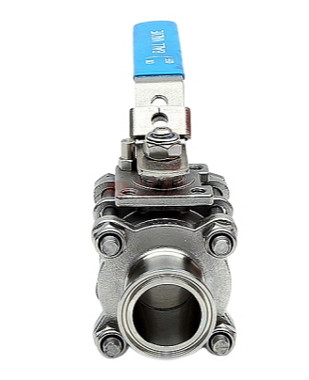

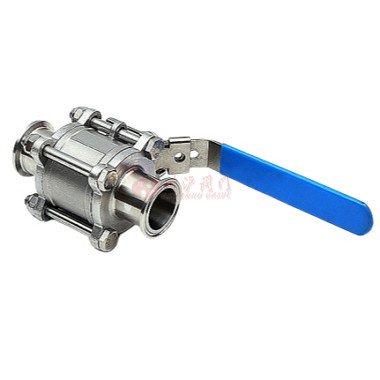

二、三片式快装球阀 产品图片

三片式快装球阀 三片式快装球阀
三片式快装球阀 三片式快装球阀
三、三片式快装球阀 技术参数

产品型号 Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作温度 -10~135℃、灭菌温度150℃(Max20min)
阀体材质 不锈钢SUS304、SUS316、SUS316L
密封材料 聚四氟乙烯PTFE
表面抛光精度 内外镜面抛光Ra<0.4um
驱动方式 手动、气动、或电动
工作压力 0-16bar
结构形式 浮动直通式

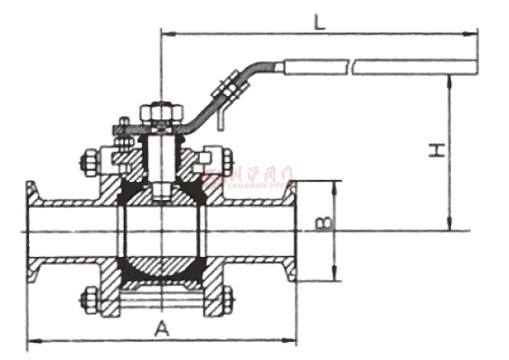

四、三片式快装球阀 结构图

三片式快装球阀结构图
五、三片式快装球阀 连接标准和尺寸

Size A B H L
c12.7 95.0 50.5 60.0 132.0
c19 95.0 50.5 60.0 132.0
c25 120.0 50.5 60.0 165.0
c32 130.0 50.5 65.0 170.0
c38 140.0 50.5 70.0 194.0
c51 164.0 64.0 70.0 194.0
c63 190.0 77.5 90.0 230.0
c76 195.0 91.0 127.0 252.0
c89 197.0 106.0 135.0 252.0
c102 242.0 119.0 159.0 332.0

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。

下载:上海川沪阀门有限公司-产品样本-三片式快装球阀.PDF
