卫生级三片式焊接蝶阀

一、卫生级三片式焊接蝶阀产品概述

卫生级三片式焊接蝶阀适合在常温、常压卫生洁净系统中使用，作为管道介质切断和调节流量大小使用，常用于纯净水、啤酒生产线、食品原材料生产线、乳业制品生产线、制药和饮料生产线上使用。阀门经过镜面抛光处理、通道无流阻和滞留，使得介质能顺利通过阀门。阀体选用304、316、和316L不锈钢材料，用卡箍和法兰和管道连接，具有安装方便、拆卸维护方便等特点。上海川沪阀门生产手动快装蝶阀、卫生级对夹蝶阀、气动卫生级蝶阀和电动卫生级蝶阀等。

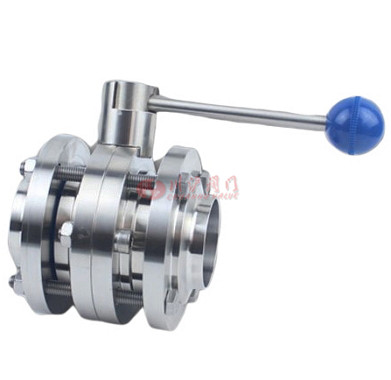

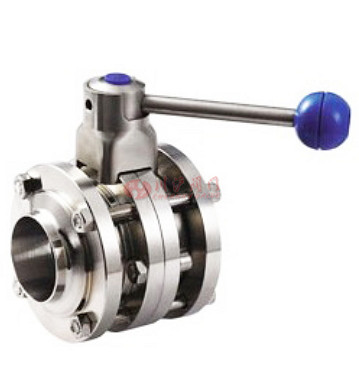

二、卫生级三片式焊接蝶阀产品图片


卫生级三片式焊接蝶阀	卫生级三片式焊接蝶阀

三、卫生级三片式焊接蝶阀技术参数

产品型号	SD61X-10P、SD61X-16P、SD61X-16R、SD61X-16RL
工作温度	≤80℃
阀体材质	不锈钢SUS304、SUS316、SUS316L
密封材料	硅橡胶、氟橡胶、聚四氟乙烯
表面抛光精度	内外镜面抛光Ra＜0.4um
驱动方式	手动、气动、或电动
工作压力	0-16bar
连接形式	快装式、外螺纹式、焊接式、对夹式

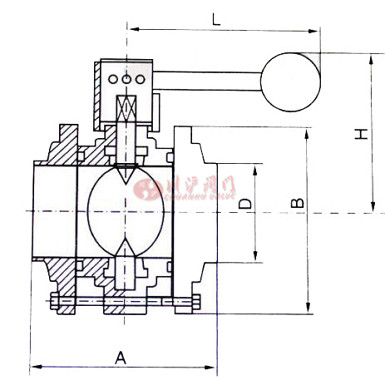

四、卫生级三片式焊接蝶阀结构图

五、卫生级三片式焊接蝶阀连接标准和尺寸

规格	cD	cB	A	C	kg
管道外径	通径	焊接口外径	手柄	总长度	重量
c19	16	19	135	100	1.95
c25	22	25	135	100	1.95
c32	29	32	135	100	2.2
c38	35	38	135	100	2.38
c45	42	45	135	104	2.9
c51	47	51	135	104	2.91
c57	52	57	135	106	3.7
c63.5	58	63	135	106	3.7
c76	71	76	160	108	4.5
c89	83	89	160	112	5.3
c102	97	102	160	116	6.1
