高平台卫生级球阀

产品展示>> 卫生级阀门>>高平台卫生级球阀
一、高平台卫生级球阀 产品概述

高平台球阀是用来方便气动执行器和电动执行器连接而设计的球阀,阀门和支架为一体化设计,极大的方便了和驱动执行器进行连接。高平台卫生级球阀适合在常温、常压卫生洁净系统中使用,作为管道介质切断和调节流量大小使用,常用于纯净水、啤酒生产线、食品原材料生产线、乳业制品生产线、制药和饮料生产线上使用。阀门经过镜面抛光处理、通道无流阻和滞留,使得介质能顺利通过阀门。阀体选用304、316、和316L不锈钢材料,用卡箍和法兰和管道连接,具有安装方便、拆卸维护方便等特点。上海川沪阀门生产手动快装球阀、高平台卫生级球阀、气动卫生级球阀和电动卫生级球阀等。

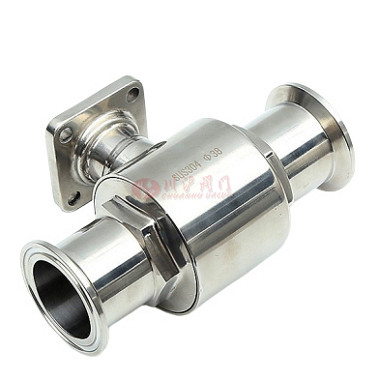

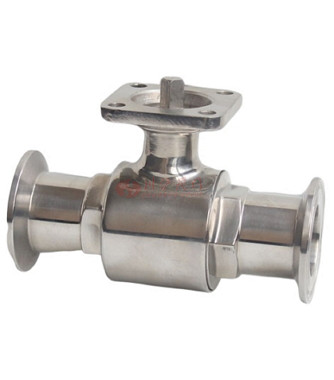

二、高平台卫生级球阀 产品图片

高平台卫生级球阀 高平台卫生级球阀
高平台卫生级球阀 高平台卫生级球阀
三、高平台卫生级球阀 技术参数

产品型号 Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作温度 -10~135℃、灭菌温度150℃(Max20min)
阀体材质 不锈钢SUS304、SUS316、SUS316L
密封材料 聚四氟乙烯PTFE
表面抛光精度 内外镜面抛光Ra<0.4um
驱动方式 手动、气动、或电动
工作压力 0-16bar
结构形式 浮动直通式

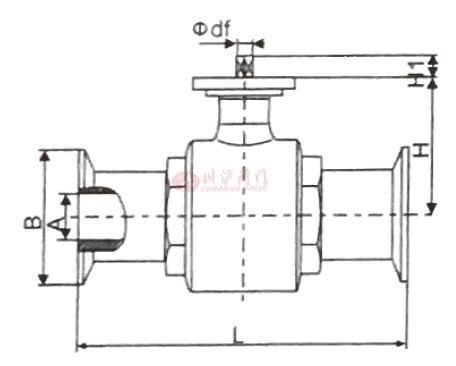

四、高平台卫生级球阀 结构图

高平台卫生级球阀结构图
五、高平台卫生级球阀 连接标准和尺寸

规格 cd D H1 df L H 重置KG
c19 16 50.5 10 9.5 100 45 0.615
c25 22 50.5 10 9.5 105 46 0.642
c32 29 50.5 10 9.5 120 52 0.819
c38 35 50.5 10 11.5 137 62 1.052
c51 48 64 10 11.5 160 68 1.756
c57 52 77 12 13.5 162 70 2.065
c63 58 77 12 13.5 170 75 2.625
c76 70 91 16 18 196 103 4.069
c89 85 106 16 18 235 112 5.962
c102 97 119 16 18 270 125 8.2

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
