上装式固定球阀

一、上装式固定球阀产品概述

上装式固定球阀UQ47F/H型结构使阀门能实现在线维修，拆卸更换零部件，无须将阀门自管线整体拆卸。阀门两端阀座与球体均可独立阻断管线上下游流体，实现双向密封。阀门阀体材质有WCB碳钢、304不锈钢、316不锈钢材料等，根据管道不同的介质和温度大小，选用合适的密封材料，聚四氟乙烯耐温≤150℃，金属合金钢密封材料耐温≤450℃。阀门有国标系列和美标系列可供用户选择。

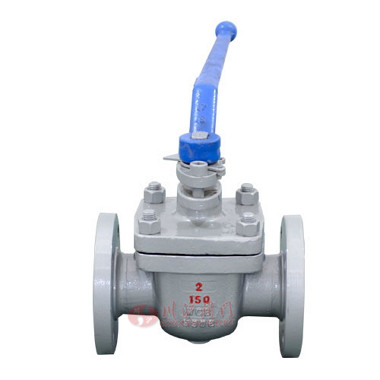

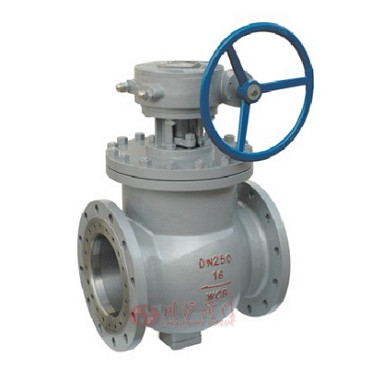

二、上装式固定球阀产品图片


上装式固定球阀	上装式固定球阀

三、上装式固定球阀零部件参数

设计与制造	GB/T 12237
结构长度	GB/T 12221
压力试验	GB/T 13927
法兰连接尺寸	GB/T 9113.1~9113.4、JB/T79.1~79.4、HG20596、SH3406

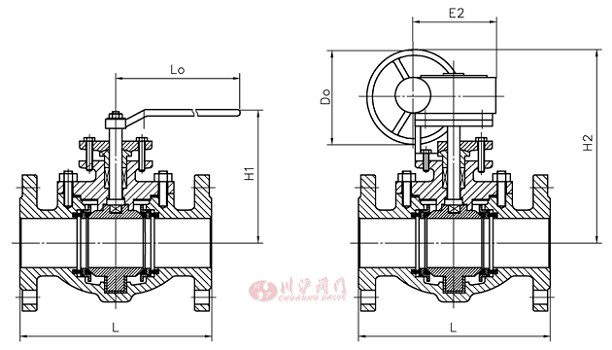

四、上装式固定球阀结构图

五、上装式固定球阀连接尺寸

PN16 主要外形连接尺寸

公称通径DN		50	80	100	150	200	250	300	350	400
L		230	310	350	394	457	533	610	686	762
手柄	H1	153	195	213
Lever Q47F	Lo	400	600	850
蜗轮	H2	262	320	360	530	560	610	750	820	1050
Worm gear	E2	130	130	130	180	180	180	210	210	340
Q347F	Do	160	250	250	400	400	600	600	600	600

PN25/PN40 主要外形连接尺寸

公称通径DN		50	80	100	150	200	250	300	350	400
L		230	310	350	403	502	568	648	762	838
手柄	H1	153	195	213
Lever Q47F	Lo	400	600	850
蜗轮	H2	262	320	360	530	596	730	780	970	1110
Worm gear	E2	130	130	130	180	180	210	210	340	340
Q347F	Do	160	250	250	400	400	600	6C0	600	600

PN63/PN100 主要外形连接尺寸

公称通径DN		50	80	100	150	200	250	300	350	400
L		292	356	432	559	660	787	838	889	991
手柄	H1	106	152	178
Lever Q47F	Lo	400	750	1000
蜗轮	H2	270	330	370	530	630	760	880	980	1260
Worm gear	E2	130	130	130	180	210	210	340	340	420
Q347F	Do	160	250	250	400	400	600	600	600	600
