一、一片式球阀 产品概述

上海川沪阀门有限公司生产的Q11F一片式球阀,Q11F 型 PN16~PN63 一片式球阀适用于 PN1.0~4.0MPa,工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。
特点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,现球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。 适用场景:
一片式球阀Q11F广泛适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、一片式球阀 产品图片

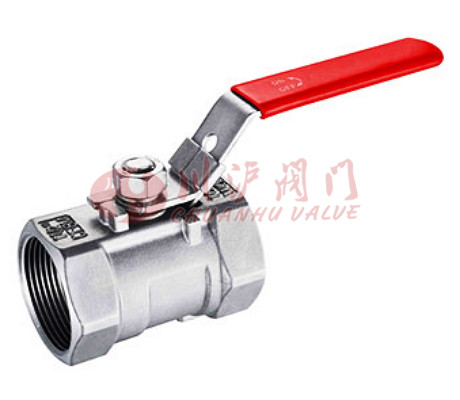

一片式球阀
一片式球阀(不锈钢连接)
三、一片式球阀 零件材质

适用
介质
型号 阀体 球体、阀杆 手柄 密封圈 垫片
填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
A105、45 1Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
四、一片式球阀 结构图

一片式球阀结构图
五、一片式球阀 连接尺寸

一片式球阀外形尺寸
公称通径 G 尺寸(mm)
d L W H
6 1/4″ 8 60 110 56
10 3/8″ 18 60 110 58
15 1/2″ 10.5 60 110 58
20 3/4″ 13 67.5 110 62
25 1″ 17 73 110 68
32 1 1/4″ 22 90 150 75
40 1 1/2″ 25 97.5 150 83
50 2″ 32 112 150 90
65 2 1/2″ 40 132 180 95
80 3″ 50 156 220 100
100 4″ 65 196 250 115

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
