一、蜗轮固定球阀 产品概述

上海川沪阀门有限公司生产的Q347F蜗轮固定球阀,固定式球阀采用两片式或三片式分体式结构设计,符合API6D标准。特别适用于大口径,高压力的管线流体控制。此系列蜗轮固定球阀具有双阻塞及泄放功能,并且注射密封胶系统可保证在紧急状况下阻断源自阀杆和座圈处的泄漏。
特点:
1、阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能
2、蜗轮固定球阀阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放
3、枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能优异,可靠性高,用途广泛 适用场景:
蜗轮固定球阀Q347F广泛适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

二、蜗轮固定球阀 产品图片

蜗轮固定球阀 蜗轮固定球阀

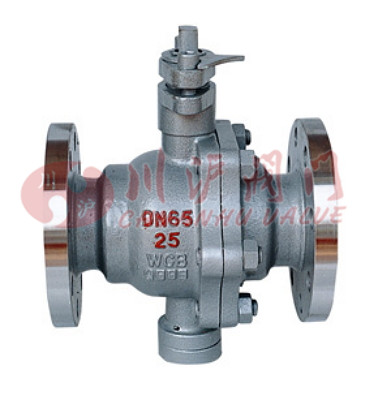

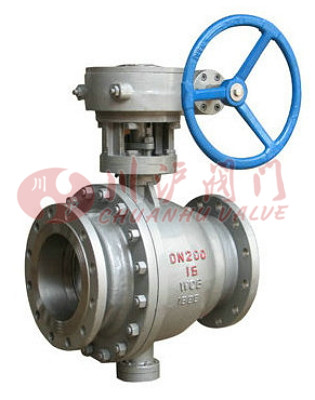

蜗轮固定球阀(小口径手柄式) 蜗轮固定球阀(大口径蜗轮式)
三、蜗轮固定球阀 产品型号

材质 型号
WCB Q347F-16C,Q347F-25,Q347F-40,Q347F-64,Q347F-100
CF8 Q347F-16P,Q347F-25P,Q347F-40P,Q347F-64P,Q347F-100P
CF3 Q347F-16R,Q347F-25R,Q347F-40R,Q347F-64R,Q347F-100R
四、蜗轮固定球阀 主要参数

型号 适用温度(℃) 适用介质 材料
Q347F-16C -29~150 水、蒸汽、油品等 碳钢
Q347F-16P CF8
五、蜗轮固定球阀 结构图

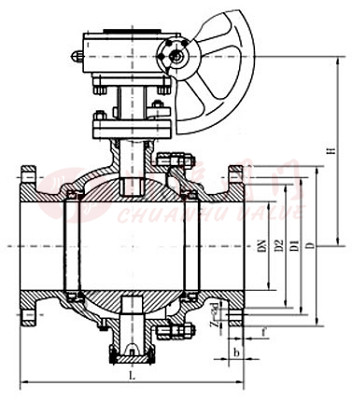

蜗轮固定球阀结构图
六、蜗轮固定球阀 连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H H1 D0
50 178 160 125 100 16 4-18 160 85 -
65 191 180 145 120 18 4-18 170 95 -
80 206 195 160 135 20 8-18 200 110 -
100 229 215 180 155 20 8-18 210 120 -
125 356 245 210 185 22 8-18 350 215 -
150 394 280 240 210 24 8-23 530 190 -
200 457 335 295 265 26 12-23 575 230 600
250 533 405 355 320 30 12-25 585 260 600
300 610 460 410 375 30 12-25 730 300 600
350 686 520 470 435 34 16-25 860 350 800
400 762 580 525 485 36 16-30 935 395 800
450 864 640 585 545 40 20-30 975 440 800
500 912 705 650 608 44 20-34 1060 485 800

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
