三片式球阀

产品展示>> 球阀>>三片式球阀
一、三片式球阀 产品概述

上海川沪阀门有限公司生产的Q11F三片式球阀,适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。
特点:
1、连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。
2、阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。
3、阀座采用弹性密封结构,密封可靠,启闭轻松。
4、阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
5、二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构。
6、根据需要加锁以防止误操作,驱动方式:手动、电动、气动。 适用场景:
选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、三片式球阀 产品图片

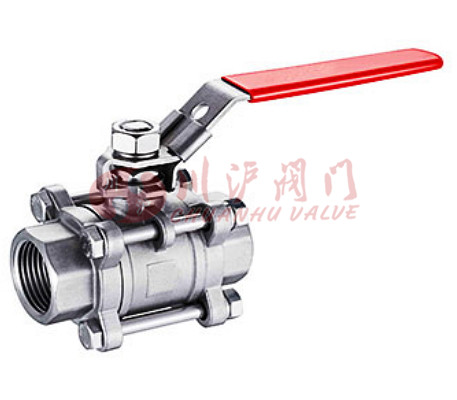

三片式球阀
三片式球阀(不锈钢连接)
三、三片式球阀 零部件参数

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片
填料
水、蒸汽、油 Q11F-16C
Q11F-25C
Q11F-40C
Q11F-64C
A105、45 1Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P
Q11F-25P
Q11F-40P
Q11F-64P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R
Q11F-25R
Q11F-40R
Q11F-64R
SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
四、三片式球阀 性能规范

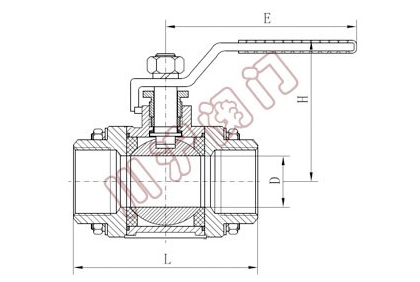

三片式球阀结构图
五、三片式球阀 连接尺寸

尺寸 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
