高平台薄型球阀
产品展示>> 球阀>>高平台薄型球阀
一、高平台薄型球阀 产品概述

高平台薄型球阀是引进意大利球阀的新设计，缩短了球阀的法兰间距，节约的组装、安装成本，比普通的法兰球阀设计紧凑，避免了介质从阀门的中法兰连接处泄露，其中高平台的设计更多的是为了和气动执行器组成气动薄型球阀，或者与电动执行器组成电动薄型球阀，来适应系统上自动化控制的需要。

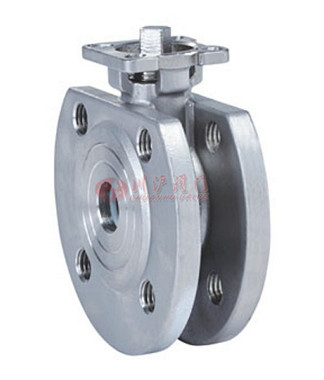

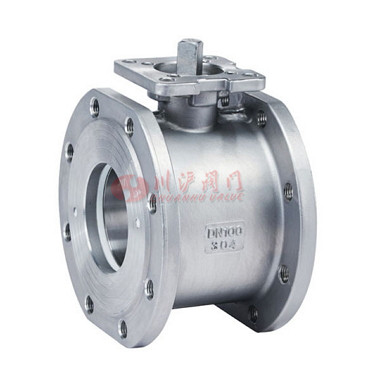

二、高平台薄型球阀 产品图片

高平台薄型球阀 高平台薄型球阀
高平台薄型球阀 高平台薄型球阀
三、高平台薄型球阀 零部件参数

平台标准 ISO 5211
检查测试 EN-12266-1、 API-598
法兰连接尺寸 EN 1092-1 Pn16、ANSI B16.5 CLASS 150

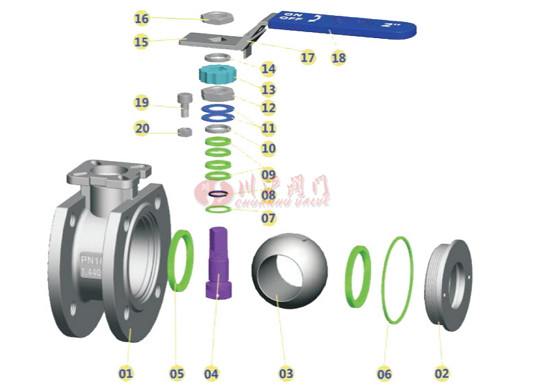

四、高平台薄型球阀 分解图

高平台薄型球阀分解图
五、高平台薄型球阀 零部件材质

NO. 零件名称PART NAME PN16/40 CLASS150
1 阀体BODY CF8M CF8 CF8M WCB
2 阀盖END CAP CF8M CF8 CF8M WCB
3 球 BALL SS316 SS304 SS316 SS304
4 阀杆STEM SS316 SS304 SS316 SS304
5 阀座SEAL RTFE RTFE RTFE RTFE
6 线条 BODY SEAL PTFE PTFE PTFE PTFE
7 杆密封 THRUST WASHER PTFE PTFE PTFE PTFE
8 0型圈 STEM O-RING VITON VITON VITON VITON
9 中头垫 STEM PACKING PTFE PTFE PTFE PTFE
10 填料压套GLAND SS304 SS304 SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304 SS304 SS304
12 下螺帽STEM NUT SS304 SS304 SS304 SS304
13 防松盖 STOP WASHER SS304 SS304 SS304 SS304
14 垫片压簧 FILLING DAMPING RING SS304 SS304 SS304 SS304
15 手柄HANDLE SS304 SS304 SS304 SS304
16 螺帽 HANDLE NUT SS304 SS304 SS304 SS304
17 锁片 LOCKING PAD SS304 SS304 SS304 SS304
18 胶套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC
19 定位螺丝STOP BOIT SS304 SS304 SS304 SS304
20 定位螺帽STOP NUT SS304 SS304 SS304 SS304

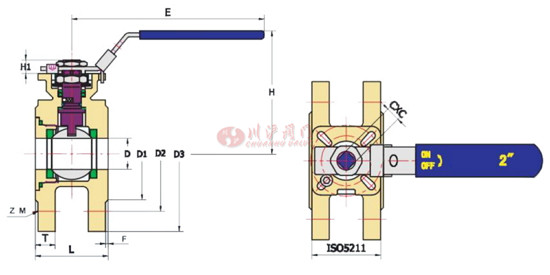

六、高平台薄型球阀 结构图

高平台薄型球阀结构图
七、高平台薄型球阀 连接尺寸

GB（国标法兰）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 35 116 75 9 9 46 65 95 14 2 4-14 F03/F04
DN20 3/4" 20 38 116 80 9 9 56 75 105 14 2 4-14 F03/F04
DN25 1" 25 44 165 80 11 11 65 85 115 14 2 4-14 F04/F05
DN32 1-1/4" 32 54 165 90 11 11 78 100 135 16 2 4-18 F04/F05
DN40 1-1/2" 38 62 193 95 14 14 84 110 145 16 2 4-18 F05/F07
DN50 2" 50 80 193 110 14 14 100 125 160 16 2 4-18 F05/F07
DN65 2-1/2' 64 101 235 150 17 17 120 145 185 18 2 4-18 F07/F10
DN80 3" 78 118 235 165 17 17 135 160 195 20 2 8-18 F07/F10
DN100 4" 100 150 266 185 17 17 156 180 215 20 2 8-18 F07/F10

1/2"~4"Class 150

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 35 116 70 9 9 35 60.5 89.0 10.5 1.6 4-16 F03/F04
DN20 3/4" 20 38 116 74 9 9 43 70.0 98.6 10.5 1.6 4-16 F03/F04
DN25 1" 25 42 165 75 11 11 51 79.2 108.0 10.5 1.6 4-16 F04/F05
DN32 1-1/4" 32 54 165 87 11 11 63 88.9 117.5 11.2 1.6 4-16 F04/F05
DN40 1-1/2" 38 62 193 90 14 14 73 98.6 127.0 12.7 1.6 4-16 F05/F07
DN50 2" 50 80 193 99 14 14 92 120.7 152.5 14.3 1.6 4-19 F05/F07
DN65 2-1/2" 64 101 235 141 17 17 104.7 139.7 177.8 15.9 1.6 4-19 F07/F10
DN80 3" 78 118 235 150 17 17 127 152.4 190.5 17.5 1.6 4-19 F07/F10
DN100 4" 100 153 266 172 17 17 157.2 190.5 228.6 22.3 1.6 8-19 F07/F10

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
