一、内螺纹三通球阀 产品概述

上海川沪阀门有限公司生产的Q14F/Q15F内螺纹三通球阀,内螺纹三通球阀是是一种旋转类切断、开关阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。两阀座密封内螺纹三通球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
适用场景:
内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

二、内螺纹三通球阀 产品图片

内螺纹三通球阀

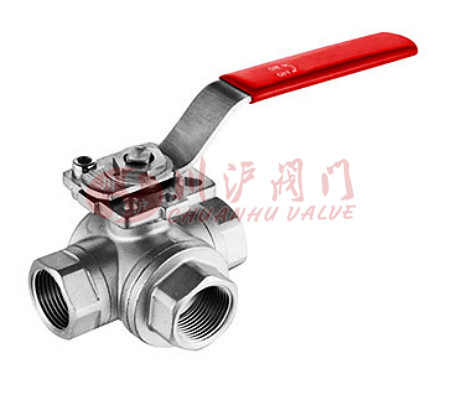

内螺纹三通球阀(型号Q14F\Q15F)
三、内螺纹三通球阀 结构图

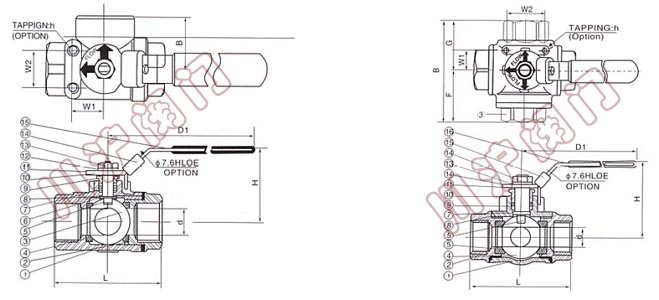

内螺纹三通球阀结构图
四、内螺纹三通球阀 零部件参数

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯/PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯/PTFE
7 中口 聚四氟乙烯/PTFE
8 大薄片 聚四氟乙烯/PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢/CF8
13 螺帽 不锈钢/CF8
14 锁定装置 不锈钢/CF8
15 皮套 塑料
16 盲盖 不锈钢/CF8M/CF8
五、内螺纹三通球阀 连接尺寸

三通L型球阀 连接尺寸

SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

三通T型球阀 连接尺寸

SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
