美标过滤器

一、美标过滤器 产品概述

上海川沪阀门有限公司生产的GL41H型过滤器,美标过滤器 美标过滤器是输送介质的管道系统不可缺少的一种过滤装置,美标过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。美标过滤器具有结构先进,阻力小,排污方便等特点。美标过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。
特点:
过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。美标过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
适用场景:
适用介质为水、蒸汽、油,可满足不同管道需求。

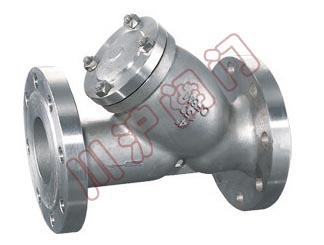

二、美标过滤器 产品图片

GL41H_美标过滤器_上海阀门厂
美标过滤器_GL41H
三、美标过滤器 技术参数

磅级 150Lb 300Lb 600
试验压力 壳体试验 3.0MPa 6.5MPa 15MPa
适用温度 -29~425℃
适用介质 水、油、天然气
四、美标过滤器 结构图

GL41H_美标过滤器_结构图_上海阀门厂
五、美标过滤器 连接尺寸

口径(in) ANSI法兰连接 螺纹连接 B C 滤网面积cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 / 210 200 325 327
3" 310 310 / / 205 330 361
4" 315 351 / / 255 405 545
5" 410 401 / / 315 510 843
6" 473 478 / / 345 560 1117
8" 593 600 / / 440 710 1909
10" 730 730 / / 503 760 2010
六、美标过滤器 安装与维护说明

安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯) 要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或 垂直向下安装。安装 1-1/4"(DN32)或更大口径的承插焊过滤器或所有 D 系列过滤器时,应注意这类过滤器的垫 片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行 冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
