一、蓝式过滤器 产品概述

上海川沪阀门有限公司生产的SRB型过滤器,蓝式过滤器 篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成,当流体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,取出滤篮。清洗后重新装入即可。因此,使用维护极为方便。
适用场景:
篮式过滤器是除去液体中含有少量固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。因此,广泛应用于石油、化工、化纤、医药、食品等工业。

二、蓝式过滤器 产品图片

蓝式过滤器 蓝式过滤器

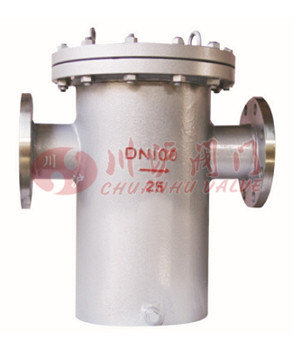

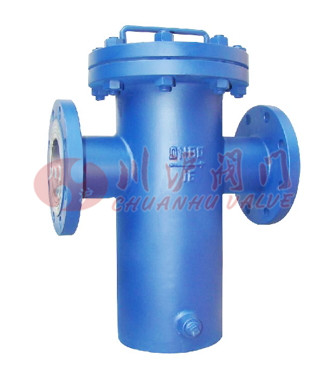

蓝式过滤器(铸钢法兰连接) 蓝式过滤器(不锈钢法兰连接)
三、蓝式过滤器 技术参数

壳体材质 铸铁、碳钢 不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃) -30~+380 -80~+450
公称压力(MPa) 0.6~6.4 (150Lb~300Lb)
过滤精度(目/in) 10-300
连接方式 法兰、对焊
四、蓝式过滤器 结构图

SRB_蓝式过滤器_结构图_上海阀门厂
五、蓝式过滤器 连接尺寸

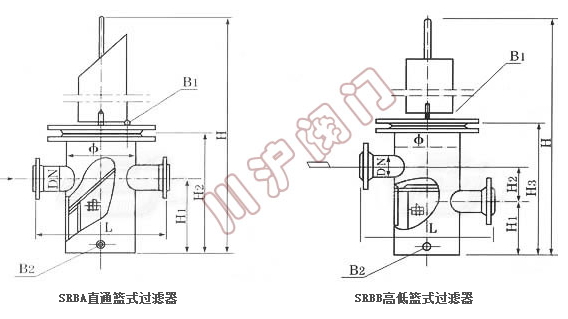

直通篮式过滤器外形尺寸

公称直径DN 主要尺寸 排放□"B" 参考重量(kg)
φ L H1 H2 H(拆卸滤网距离)
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

高低篮式过滤器外形尺寸

公称直径DN 主要尺寸 排放□"B" 参考重量(kg)
φ L H1 H2 H3 H(拆卸滤网距离)
25 76 220 110 70 280 520 R1/2" 15
32 76 220 110 70 285 525 19
40 114 280 120 100 340 630 24
50 114 280 120 100 340 630 29
65 140 330 160 110 400 750 40
80 168 340 180 140 460 860 55
100 219 420 220 170 550 1040 R3/4" 103
150 273 500 310 220 720 1375 181
200 325 560 390 280 900 2005 303
250 426 660 480 320 1070 2320 439
六、蓝式过滤器 安装与维护说明

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属易损件,需特别保护;
2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
4、如发现不锈钢钢丝网变形或损坏,需马上更换。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
