Y型伸缩过滤器
一、Y型伸缩过滤器 产品概述
Y型拉杆伸缩过滤器为Y型过滤器及伸缩接头组合，直接为建筑、多层建筑或工厂内给排水配合使用中，常装置于减压阀、泄压阀、定水位阀或其他主要设备之前以保护设备的正常运作达到安全生产的目的。

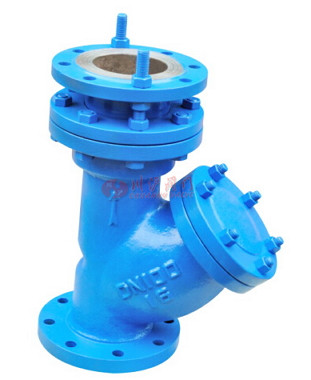

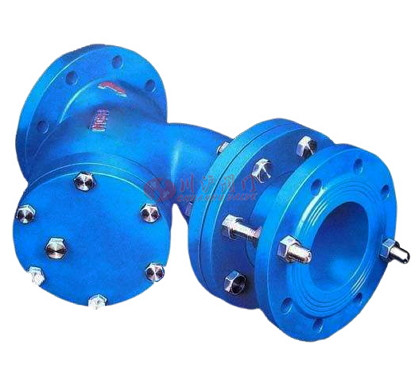

二、Y型伸缩过滤器 产品图片
 |
 |
| Y型伸缩过滤器 | Y型伸缩过滤器 |
三、Y型伸缩过滤器 技术参数
| 公称通径DN（mm） | DN15-DN500 |
|---|---|
| 壳体材质 | 碳钢、不锈钢 |
| 滤芯材质 | 不锈钢 |
| 过滤精度 | 10~300目 |
| 连接方式 | 法兰 |
| 法兰压力 | 0.25—6.3MPa |
| 法兰密封面 | FF、RF、MFM、RJ、TG |
| 垫片材质 | PTFE、金属缠绕、丁晴橡胶 |

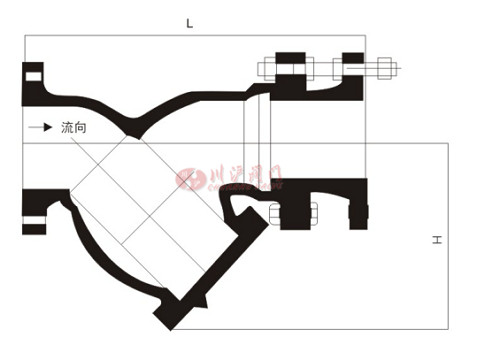

四、Y型伸缩过滤器 结构图
 |
五、Y型伸缩过滤器 连接尺寸
| 公称通径DN/NPS | DN50 2” |
DN80 3” |
DN100 4” |
DN150 6” |
DN200 8” |
DN250 10” |
DN300 12” |
DN350 14” |
DN400 16” |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | L | 300 ± 12 | 380 ±15 | 430 ± 15 | 550 ± 15 | 650 ± 25 | 775 ±25 | 900 ± 25 | 1020 ±30 | 1150 ±30 |
| H | 105 | 175 | 200 | 260 | 300 | 380 | 410 | 480 | 540 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
