产品展示>> 过滤器>>消气过滤器
一、消气过滤器 产品概述

消气过滤器是液体流量计的附属设备,在使用容积式流量计计量液体的流量时,如果液体中混有气体,则液体与混在其中的气体同时被测量,流量计本身虽然有较高的精度也失去意义。因此,必须在被测液体进入流量计之前设法除去混入被测液体的气体。消气过滤器能起到分离并排除含在液体中气体的作用,并能过滤被测液体中含有的杂质颗粒,从而保证流量计的正常工作和流量计量精度。

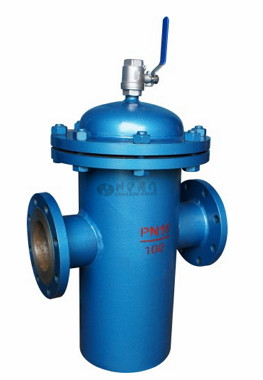

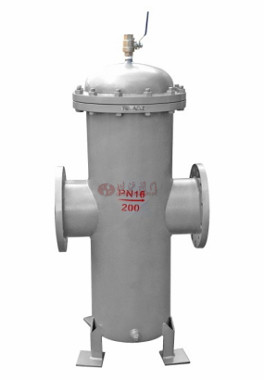

二、消气过滤器 产品图片

消气过滤器 消气过滤器
消气过滤器 消气过滤器
三、消气过滤器 技术参数

技术标准
公称通径DN(mm) DN25~600
壳体材质 碳钢、不锈钢
滤芯材质 不锈钢
过滤精度 10~300目
连接方式 法兰
法兰压力 0.25—2.5MPa
法兰密封面 FF、RF、MFM、RJ、TG
垫片材质 PTFE、丁晴橡胶

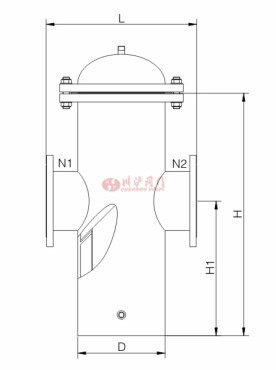

四、消气过滤器 结构图

消气过滤器结构图
五、消气过滤器 连接尺寸

通径DN L D H H1
DN50 340 159 420 190
DN65 340 159 420 220
DN80 340 159 500 220
DN100 400 219 580 280
DN125 500 273 700 390
DN150 500 273 700 390
DN200 560 325 900 500
DN250 660 426 1000 600
DN300 750 480 1700 1160
DN350 800 530 1900 1310

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
