双联切换过滤器
一、双联切换过滤器 产品概述
双联切换式过滤器采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选，本过滤器的过滤元件，除采用不锈钢滤芯外，亦可采用PP滤袋滤掉粒径5微米以上的颗粒（本过滤器亦可根据客户实际使用情况特殊设计制造）。

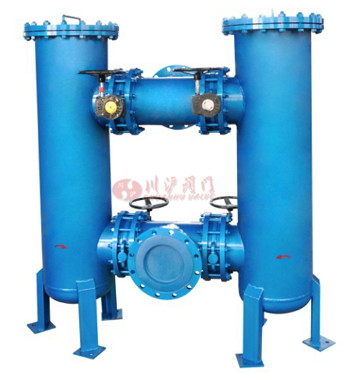

二、双联切换过滤器 产品图片
 |
 |
| 双联切换过滤器 | 双联切换过滤器 |
三、双联切换过滤器 技术参数
| 技术标准 | |
|---|---|
| 公称通径DN（mm） | DN65~250 |
| 壳体材质 | 碳钢、不锈钢 |
| 滤芯材质 | 不锈钢 |
| 过滤精度 | 10~300目 |
| 连接方式 | 法兰 |
| 法兰压力 | 0.25—6.3MPa |
| 法兰密封面 | FF、RF、MFM、RJ、TG |
| 垫片材质 | PTFE、金属缠绕、丁晴橡胶 |

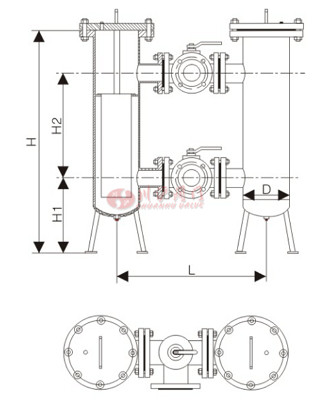

四、双联切换过滤器 结构图
 |
五、双联切换过滤器 连接尺寸
| 公称通径DN | L | D | H | H1 | H2 |
|---|---|---|---|---|---|
| DN25 | 360 | 76 | 520 | 240 | 220 |
| DN32 | 400 | 76 | 550 | 240 | 250 |
| DN40 | 480 | 108 | 700 | 300 | 300 |
| DN50 | 500 | 108 | 720 | 300 | 320 |
| DN65 | 590 | 133 | 838 | 358 | 350 |
| DN80 | 620 | 159 | 995 | 395 | 450 |
| DN100 | 720 | 219 | 1075 | 435 | 460 |
| DN125 | 860 | 273 | 1260 | 520 | 520 |
| DN150 | 940 | 273 | 1355 | 535 | 570 |
| DN200 | 1110 | 325 | 1585 | 605 | 680 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
