全自动清洗过滤器

一、全自动清洗过滤器产品概述

全自动清洗过滤器可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤，以及乳化液再生、废油、液态原料等过滤处理等。在冶金工业及石化工业及电厂给排水和循环水系统和涉及到液态的介质过滤等工艺中，应用全自动清洗过滤器也日趋广泛，我国现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除鳞系统、乳化液系统以及封闭的水循环系统，液态的介质过滤系统均大量地采用了自清洗过滤器。

结构与工作原理
全自动清洗过滤器由主机和电控系统组成。本厂生产的过滤器电控系统分两大系列：SIEMENS（西门子）编程控制系统和本厂自主研发的电子控制系统。主机是由过滤器体、滤网、减速电机、排污阀、传动轴、压差控制器等部件组成。过滤器体是一个平盖罐体，罐体上部是浊水区，中部为清水区，下部为污水区。上侧部有进水口、中侧部有出水口，底部有电动排污球阀，侧面有压差控制器。过滤网有不锈钢密纹平织型滤网和楔形滤网两种型式。
ZQX系列全自动清洗过滤器采用尼龙刷和优质碳钢（不锈钢）筒体，具有处理量大、使用寿命长、清洗效率高等特点。本机采用高效、稳定、安全的压差控制系统控制自动清洗滤网。当过滤器进出口压差值达到设定值时，控制系统发出控制信号驱动电动机转动，打开排污阀。排污口形成真空状态，吸附在滤网上的杂质微粒被转动的尼龙刷清除。污水从排污阀排出。当过滤器进出口压差恢复正常时，电动机停止运转，电动排污阀延时关闭。整个过程中，物料不断流，实现了连续、自动、高效、安全的生产。

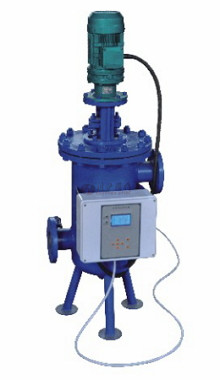

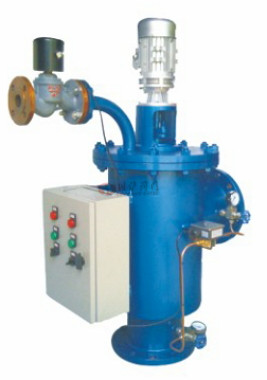

二、全自动清洗过滤器产品图片


全自动清洗过滤器	全自动清洗过滤器

三、全自动清洗过滤器技术参数

技术标准
公称通径DN（mm）	DN50~600
壳体材质	碳钢、不锈钢
滤芯材质	不锈钢
过滤精度	10~500目
连接方式	法兰
法兰压力	0.25—2.5MPa
法兰密封面	FF、RF、MFM、RJ、TG
垫片材质	PTFE、金属垫片、丁晴橡胶

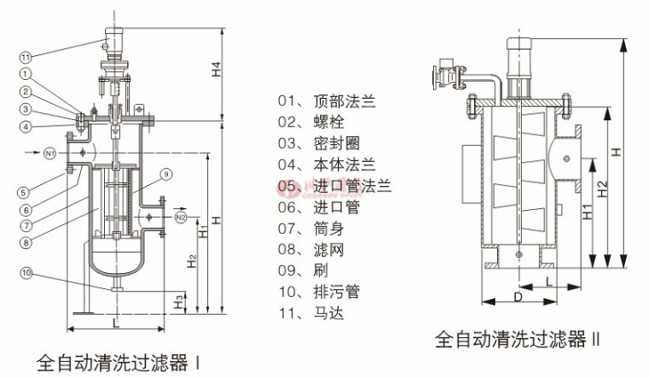

四、全自动清洗过滤器结构图

五、全自动清洗过滤器连接尺寸

全自动清洗过滤器I（ZQX）

DN	L	H	H1	H2	H3	H4
50	350	720	600	380	100	460
100	480	1000	840	500	100	660
150	560	1320	1120	660	120	870
200	640	1480	1240	700	120	1000
250	700	1700	1460	820	140	1250
300	920	2240	1920	1040	140	1550
400	1120	2760	2360	1260	160	1910
500	1400	3290	2790	1440	200	2300
600	1600	3690	3140	1590	220	2600

全自动清洗过滤器I（ZQX）

DN	L	D	H	H1	H2	排污口
DN50	240	273	1090	355	560	DN25
DN65	240	273	1090	355	560	DN25
DN80	250	273	1150	400	620	DN25
DN100	250	273	1210	420	680	DN25
DN125	280	325	1250	450	720	DN25
DN150	280	325	1310	480	780	DN25
DN200	310	377	1375	550	810	DN32
DN250	360	480	1570	650	1000	DN32
DN300	420	520	1725	750	1150	DN32
DN400	500	720	1930	900	1350	DN40
DN500	550	820	2140	1150	1560	DN40
DN600	600	920	2605	1400	2020	DN40
