精小型电动执行器 VA3000
一、精小型电动执行器 VA3000 产品概述
VA3000是一种电子机械产品，与小型直行程阀门配用，有220V电源及4-20mA控制信号即可实现智能控制，此执行器体积小、重量轻、功能强、伺服放大器内装、操作方便。该执行机构为比例调节型举动器，可实现对阀门介质流量的等百分比或等线性调节，其最大优点在于可根据不同口径阀门（阀门行程≤50mm），当通过拨码开关设定完输入/输出信号后，只需按一下自适应按钮就可以自动设定不同阀门的上下极限位置和死区电压等参数。同时该驱动器的控制精度高达0.8%，在国内HVAC行业中占有绝对领先的地位。
二、精小型电动执行器 VA3000 产品图片
 |

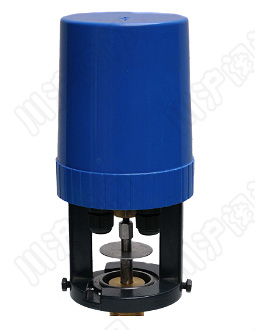

| 精小型电动执行器_VA3000 |
三、精小型电动执行器 VA3000 产品特点
1、220V交流电压的同步逆转马达，磁性离合器。
2、动作利用齿轮传送，输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承支承，阀轴则采用中央螺套连接以及定位标尺。
3、阀动位置指示器。
4、可附加两个辅助性开关及手动控制杆。
5、具有电器控制限位功能。
6、正反作用设置。
7、手动和自动功能。
8、断线保护功能。
四、精小型电动执行器 VA3000 选型参数
| 型 号 | VA3100(VA-3200) | VA3102(VA-3202) | |
|---|---|---|---|
| 运作 / 控制 | 可逆的，递增控制 | 比例式控制正向或逆转 | |
| 电子线路 | -------- | 电源：24VAC±10% 可选择输入讯号的范围： 0～10VDC 4～20mA 00输入阻抗：100kΩ |
|
| 马达种类型 | 同步，附有磁性离合器 | ||
| 马达的电量级数 | 24VAC 50/60Hz 5.5VA | ||
| 电路所需功率 | --------- | 2VA | |
| 正常情况下的扭力 | VA-31系列为1000牛顿,VA-32系列为1500牛顿 | ||
| 所用材料 | 齿轮 | 不锈钢，黄铜 | |
| 减速器下板 | 镀锌钢 | ||
| 支架 | 压铸铝合金 | ||
| 外壳 | 阻燃ABS工程塑料 | ||
| 全行程时间 | VA-31xx系列时：当频率为 50Hz，每毫米需4.6秒 当频率为 60Hz，每毫米需3.8秒 VA-32xx系列时：当频率为 50Hz，每毫米需7.77秒 当频率为 60Hz，每毫米需6.45秒 |
||
| 室温限制 | 运作 | - 5 ～+ 55℃ | |
| 储存 | - 20～+ 65℃ | ||
| 最大相对湿度 | 不结露 | 90%不结露 | |
| 电子卡片 | -------- | 用截面为 1.5 mm2电线接末端部分 | |
| 厂方较定 | -------- | 22mm行程 信号丢失位置:上 | |
| 附件 | 锁紧螺母、刻度标尺、刻度指示器 选配件:手动轮,行程终点断电开关K | ||
| 净 重 | 1.1Kg | 1.15Kg | |
五、精小型电动执行器 VA3000 运行
执行机构是由一双向同步电机驱动，并带磁性离合器。电机通过电机转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。故此当电机没有电流通过时能稳定地停顿在任何一点。
执行机构的递增式或比例式控制器所发的讯号能使电机顺时针转动或逆时针转动。
VA-3102执行机构附有一跳线可提供15mm /17mm 、19mm 及22mm的行程，出厂时选用22mm的行程，如供应时厂方已装置在阀体上那便会按阀行程大小作配合。
VA-3102执行机构备有0～10V或4～20mA直流控制信号模式的跳线，用于选择适当的控制模式。另外还有一个跳线用以确定正向(RA)或逆转(DA)运作。

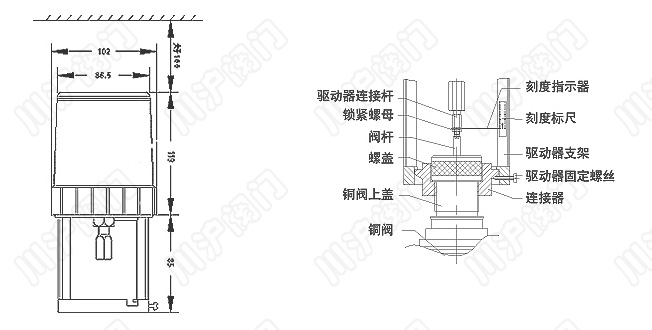

五、精小型电动执行器 VA3000 外形尺寸
 |
五、精小型电动执行器 VA3000 安装及调试
1.将执行机构支架套在铜阀连接器上，旋紧执行机构固定螺丝。
2.将阀杆提起，并将刻度指示器套入阀杆，接着转动执行机构连接杆使其旋入阀杆中。调整好位置后，用扳手将锁紧螺母锁紧。
3.通电使铜阀关闭，将刻度标尺关闭刻线与刻度指示器对准，并将刻度标尺可靠地贴于执行机构支架上。
4.安装时，应优先考虑垂直安装，且应留下足够的空间以作维修阀时卸去执行机构之用。
5.根据控制需要选定工作方式(RA/DA)，RA为正比例工作方式，DA为反比例工作方式。RA具体表现为0V或4mA使阀杆运行至阀门的上端；DA工作方式与RA相反。VA-3102出厂设定为RA的工作方式，如需改为DA的工作方式可将J4上的跳插拔出插进J1上。
6.阀杆运行至阀门上端关闭的阀门一般采取DA的工作方式。阀杆运行至阀门下端关闭的阀门一般采取RA的工作方式。
7.根据控制信号的类别可通过J3的跳选择用0～10V或4～20mA的控制方式。VA-3102出厂设定为0～10V的工作方式，如需改为4～20mA的工作方式可将J3上的V连接的跳插拔出插进与A连接上。
8.根据不同的阀门选择执行机构的行程，出厂设定为22mm，可通过J5上的跳插选择，具体方式为将J522mm上的跳插拔出按照阀门的行程插进对应的位置。
9.通过控制器分别输出最大和最小信号，检查阀门是否在该信号时对应分别是在全开或全关的位置，如果不对应可调整执行机构与阀杆的连接螺丝。
五、精小型电动执行器 VA3000 使用须知
1.当修理执行机构时，必须把电源关闭，以防损坏机件或造成漏电引致伤亡。
2.当接上电源时，切勿试图连接或拆卸电线。
3.执行机构必须予以保护，防止漏水而损坏内部机件和电机。
4.执行机构不可被隔热材料所覆盖。
下载：上海川沪阀门有限公司-产品样本-精小型电动执行器 VA3000.PDF
精小型电动执行器 VA3000链接：http://www.shchuanhu.com/products/diandongzhixingqi/va3000.html
