一、DKZ电动执行机构 产品概述

DKZ型直行程电动执行机构采用"S"型电动执行机构开发的新技术：用精密导电塑料电位器和国处专用集成电路组成的WF-S型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质系数等性能方面比原来产品有了很大提高，而且对环境条件的拓宽，更具有十分重要的意义。
  DKZ型直行程电动执行机构不仅可以和III型控制单无仪表配套使用，而且还可以和新开发的S型控制单元仪表进行配套，使整个控制系统更稳定、可靠、性能更好，功能更多。因此，用户可根据系统对DKZ型电动执行机构的要求，自动选择控制单元仪表，组合成一个控制单元系统。
DKZ型直行程电动执行器,是DDZ型电动单元组合仪表的执行单元它以电源为动力接受统一的标准信号0一10mA(DC)4一20mA(DC)或开关信号，将此转变成相对应的轴向位移自动地操纵风门、挡板、阀门完成自动调节任务。广泛应用于发电、冶金、石油化工、轻工业等工业部门。

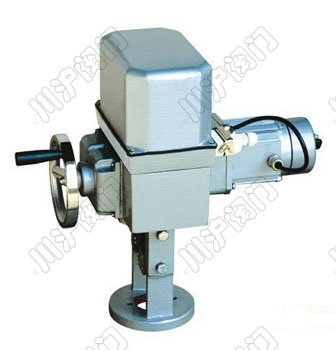

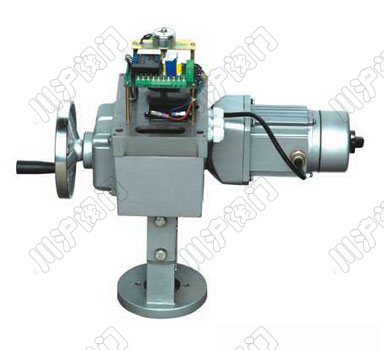

二、DKZ电动执行机构 产品图片

DKZ电动执行机构	DKZ电动执行机构

三、DKZ电动执行机构 产品特点

1. WF-S位置发送器采用具有1/250分辩能力的高可靠性的导电塑料电位器。
2. 采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。 3. 可以在规定的行程范围内设计带限位控制。
4. 用电位器调整零点和行程简单易行。
5. 调整反零位（20~4）mA   DC(10~0)mA    DC只需调换电位器①、③两点，稍加 调整即可。
6. 位置反馈所用电器原件都经筛选，并且组装后经高低温试验，保证执行机构高可靠 性要求，平均无故障MBTF >25，000小时。

四、DKZ电动执行机构 选型参数

机座号	型号	出轴推力（N）	出行程（mm）	全行程时间（s）
Ⅰ	DKZ-310C DKZ-310BC	4000	10	8
			16	12.5
			25	20
	DKZ-410C DKZ-410BC	6400	40	32
			60	48
Ⅱ	DKZ-510C DKZ-510BC	16000	60	37
			100	62

五、DKZ电动执行机构 技术参数

输入信号	0～10mA.DC、4～20mA.DC
输入电阻	200Ω（Ⅱ型）、250Ω（Ⅲ型）
输入通道	3个隔离通道
基本误差	±2.5%
回差	±1.5
死区	≤3%(1～3%可调)
纯滞后	≤1s
电源电压	220V.AC、50Hz
使用环境条件	环境温度	执行机构≤-10～+55°C
	相对温度	执行机构≤95%

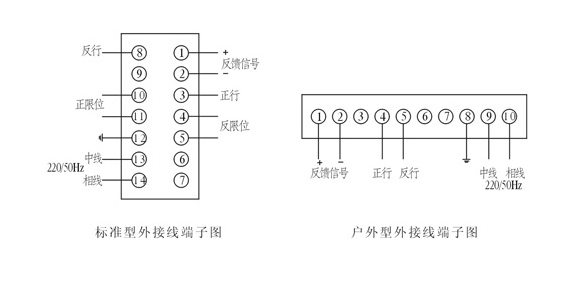

六、DKZ电动执行机构 接线图

DKZ电动执行机构_接线图

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
