CH电动执行器

一、CH电动执行器 产品概述

上海川沪阀门有限公司生产的CH电动执行器设计独特、功能强、体积小、重量轻、性能可靠,轴承和关键器件采用进口产品,蜗轮输出一体化,消除了联结、间隙,传动精度高、回差小;选用特殊铜合金锻造,强度高、耐磨性好,铝合金压铸外壳,美观大方,电磁干扰小,任意角度安装,使用方便、防腐防锈,免加油。具有双重限位,过载过热保护,安全性能好,全行程有多种速度时间可选,采用单线电源驱动,外接线路简单,此外机内采用了先进的数字技术和高度集成的模块,机电一体化的设计可直接接收计算机或仪表等输出的(4-20mA或1-5VDC)标准信号,实现对电动阀门的智能控制和精确定位。

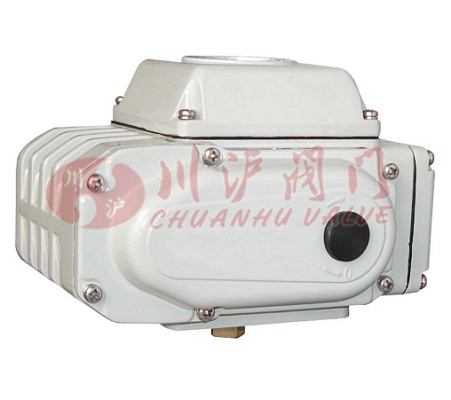

二、CH电动执行器 产品图片

CH电动执行器
CH电动执行器
三、CH电动执行器 产品特点

1、功能强劲:智能型、比例式、开关式、各类信号输入输出。
2、体积小巧:体积仅相当于同类产品的35%左右
3、轻便宜人:重量仅相当于同类产品的30%左右
4、性能可靠:轴承和电气元件采用进口名牌产品
5、美观大方:铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨:蜗轮输出轴一体化设计避免了键联的间隙、传动精度高、采用特殊铜合金锻造、强度高、耐磨性好
7、安全保证:通过AC1500V耐压检测,F级绝缘电机,安全有保障
8、配套简单:采用单相电源、三相电源AC380V或直流电源,外接线路简单
9、开度观察口,采用独创的球形凸出结构,使观察更方便,防水性更佳o
10、使用方便:免加油、免点检、防水防锈、任意角度安装
11、保护装置:双重限位、过热保护、过载保护
12、多种速度:全行程时间9秒、13秒、15秒、30秒、50秒、100秒、满足不同工况的要求
13、特级电线:使用耐热阻燃电线、受热不老化、安全可靠
14、防腐防锈:整机支架、联轴器、螺钉均采用不锈钢
15、智能数控:智能控制模块高度集成于电动装置本体中,采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准控制信号,具有数字设定、数字整定、高度精确、自诊断、一机多功能。
本执行器有;标准开关型、无源触点(开关)型、开度信号型、智能调节型

四、CH电动执行器 技术参数

型号 CH-05 CH-10 CH-20 CH-40 CH-50 CH-100 CH-200
输出力矩N.m 20 50 50 100 100 200 400 200 500 1000 2000
全行程动作时间S 15 30 13 30 9 30 30 9 30 50 100
电机功率W 10 23 40 80 90 100 100
保 护 过热保护(自动恢复)
输入信号 智能调节型:4~20mA DC、1~5V DC或0~10V DC
输出信号 智能调节型:4~20mA DC、1~5V DC或0~10V DC
转动角度 0-360o 0-90°
环境温度 -25℃~+60℃
耐压值 1500VAC/1分钟
绝缘电阻 100MΩ(500V)
重 量Kg 2.2 4.0 7 7.6 7.8 11.2 11.8
安装角度 任意角度
防护等级 IP-65
箱体材料 铝合鑫压铸件
手动操作 可卸式六角曲柄手动操作
限 位 电动操作时:全开全闭极限开关;手动操作时:机械挡块
电源电压 AC220V 50/60Hz AC380V 50/60Hz
选装功能 机械式过载保护功能; 4~20mA DC位置信号; 电机故障信号; 加热除湿器

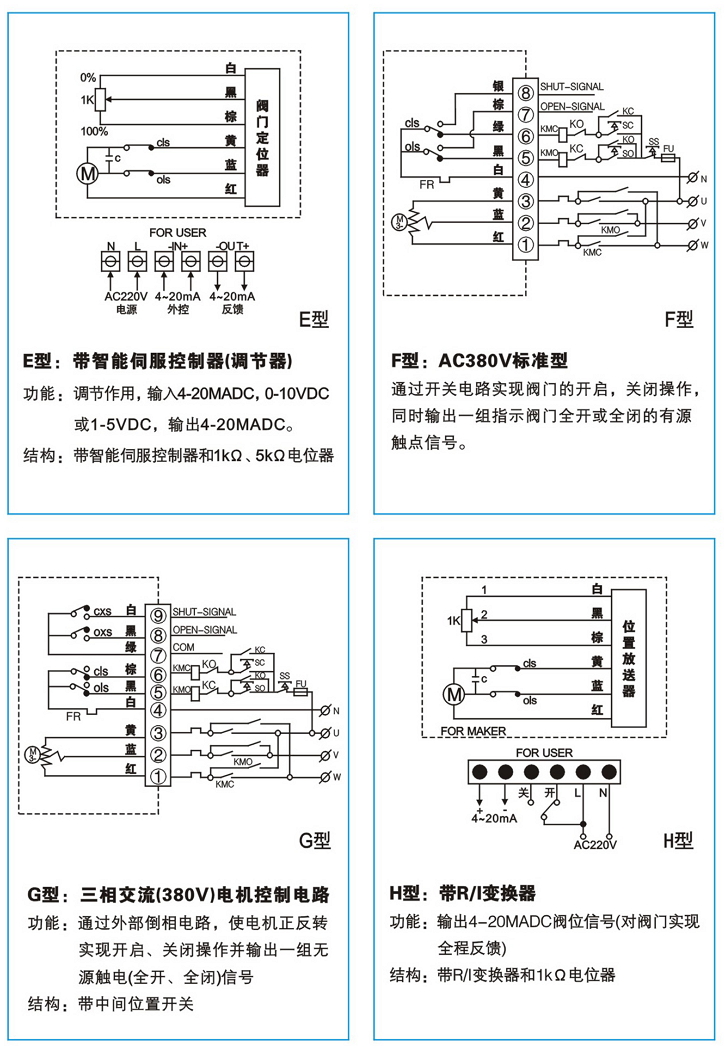

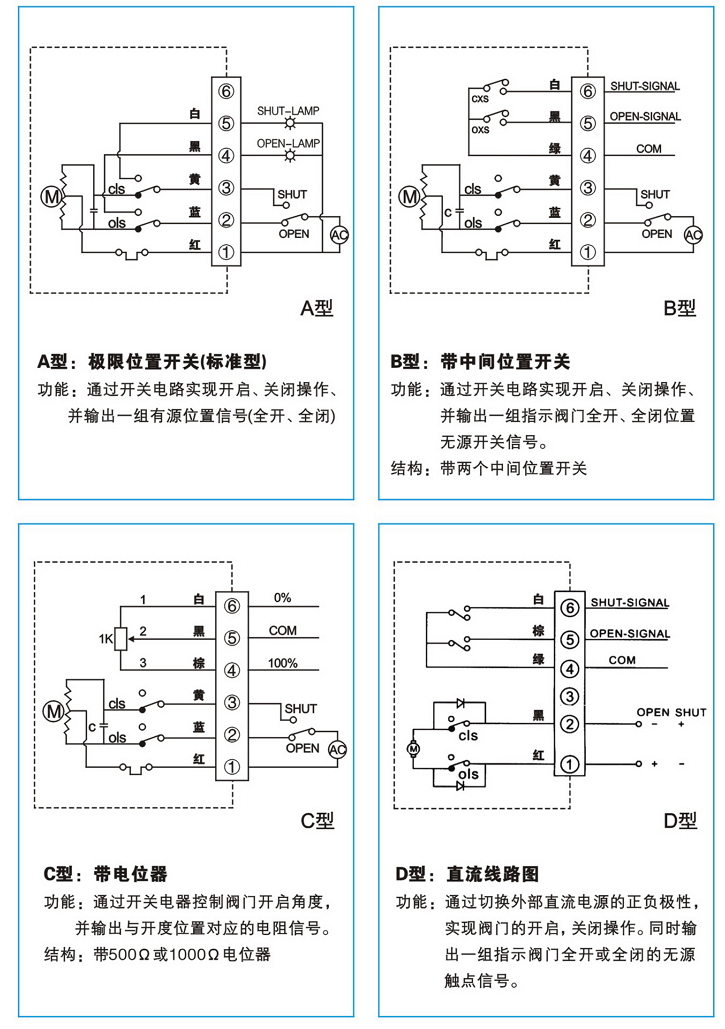

五、CH电动执行器 接线图

CH电动执行器接线图
CH电动执行器接线图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
