HQ防爆电动执行器

产品展示>> 角行程电动执行器>>HQ防爆电动执行器
一、HQ防爆电动执行器 产品概述

上海川沪阀门有限公司生产的是引进韩国最新技术用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭矩达4000 N•M。该产品已获得CE与防爆认证证书,产品质量具有保障。

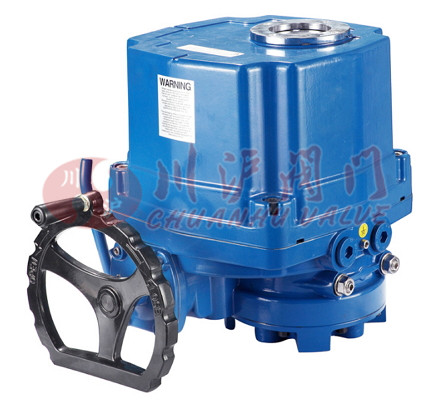

二、HQ防爆电动执行器 产品图片

HQ防爆电动执行器
HQ防爆电动执行器
三、HQ防爆电动执行器 产品特点

1.壳体-壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。
2.电机-全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。
3.手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
4.指示器-指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
5.干燥器-用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6.限位开关-机械、电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
7.扭距开关-(HQ-010除外)可提供过载保护,防止损坏电机。(出厂前已设定好,请用户不要随意更改设置)
8.自锁-精密的双蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠部分稳定可靠,无需再加油。
9.防脱螺栓-拆除外壳时,螺栓附在壳体上,不会脱落。
10.安装-底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。11.线路-控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。
12.蜗轮-采用凹轮设计,与蜗杆的接触面大,传输扭距大,平衡且耐磨,使用寿命长。
13.PCU板-结构紧凑合理,将PCU板内置于机壳内。

四、HQ防爆电动执行器 技术参数

型号 最大输出扭距 动作时间
60/50HZ
最大轴径 电机F级 额定电流(A)50HZ 手轮转数 重量
单相 三相
N·m 90° mm W 110V 220V 380V 440V N kg
HQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
HQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
HQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
HQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
HQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
HQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
HQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
HQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
HQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
HQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78

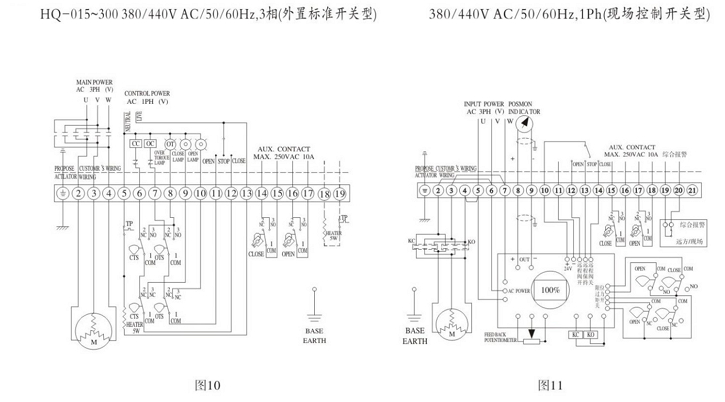

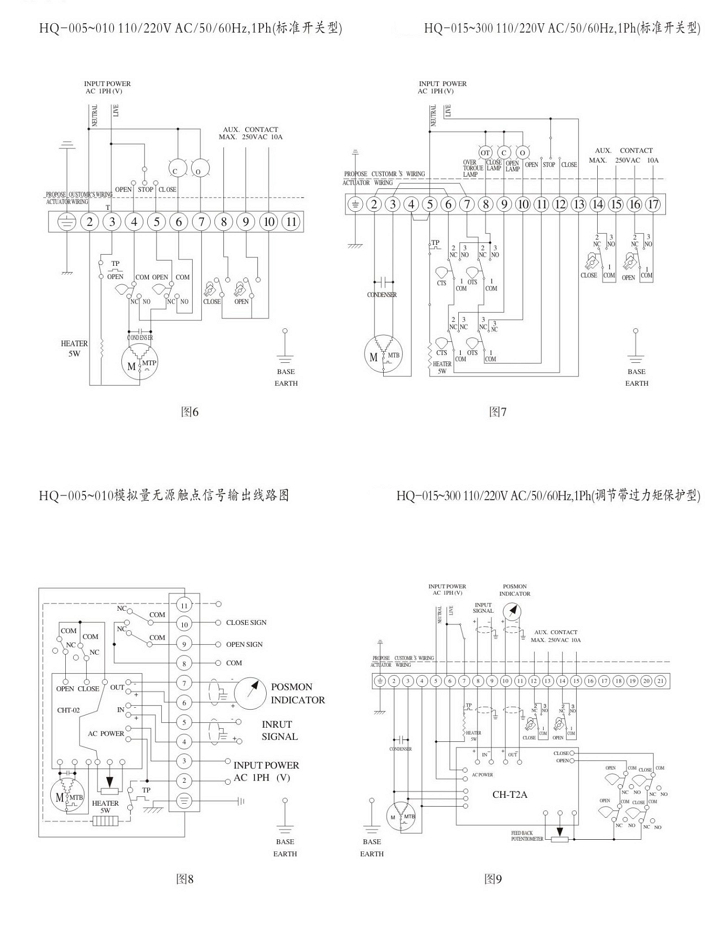

五、HQ防爆电动执行器 接线图

HQ防爆电动执行器接线图
HQ防爆电动执行器接线图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
