CHV电动执行器

一、CHV电动执行器 产品概述

上海川沪阀门有限公司生产的CHV电动执行器用于控制90°~270°旋转的阀门及其他同类产品,如蝶球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V交流电源为驱动。电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭距达3000Nm。

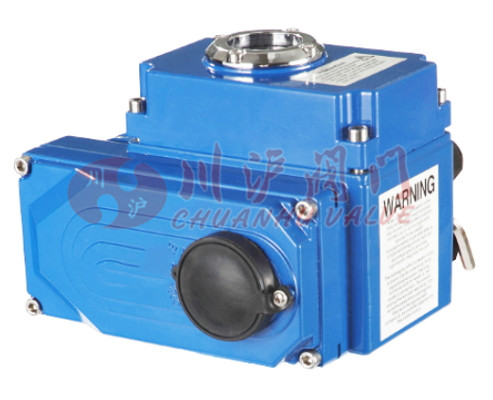

二、CHV电动执行器 产品图片

CHV电动执行器
CHV电动执行器
三、CHV电动执行器 产品特点

1.壳体
壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型供选择。
2.电机
全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。
3.手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时,扳动手柄可进行手动操作。不用手动时,将板手置于板手夹内,现场不易丢失,方便使用。
4.指示器
指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
5.干燥器
用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6.密封
密封性好,标准产品防护等级是IP67,并可选IP68防护等级。
7.限位开关
机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
8.自锁
精密的蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠部分稳定可靠,无需再加油。
9.防脱螺栓
拆除外壳时,螺栓附在壳体上,不会脱落。
10.安装
底部安装尺寸符合ISO5211/ DIN3337国际标准,孔成双四方形便于带方杆的阀线性或45°转角安装,适应性强。可以垂直安装,也可以水平安装。
11.线路
控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。

四、CHV电动执行器 技术参数

型号 最大输出扭距 动作时间
50HZ
输出轴 电机
F 级
单相额定
电流(A)50HZ
手轮
转数
重量
N·M 90°/秒 mm W 220V N Kg
CHV -05 50 30 φ20 10 0.3 10 3.6
CHV -08 80 30 φ22 10 0.3 11 3.6
CHV -10 100 30 φ22 15 0.35 11 4.6
CHV -15 150 30 φ35 15 0.37 13.5 4.6
CHV -20 200 30 φ35 45 0.45 13.5 13
CHV -30 300 30 φ35 45 0.6 13.5 13.4
CHV -40 400 30 φ45 60 0.7 16.5 13.8
CHV -60 600 30 φ45 90 0.7 16.5 14
CHV -80 800 45 φ65 180 0.85 49.5 14.3
CHV-100 1000 135 φ65 180 0.85 49.5 60
CHV-160 1600 135 φ53 180 0.85 40.5 60
CHV-200 2000 135 φ53 180 0.85 40.5 60
CHV-300 3000 135 φ53 180 0.85 40.5 60

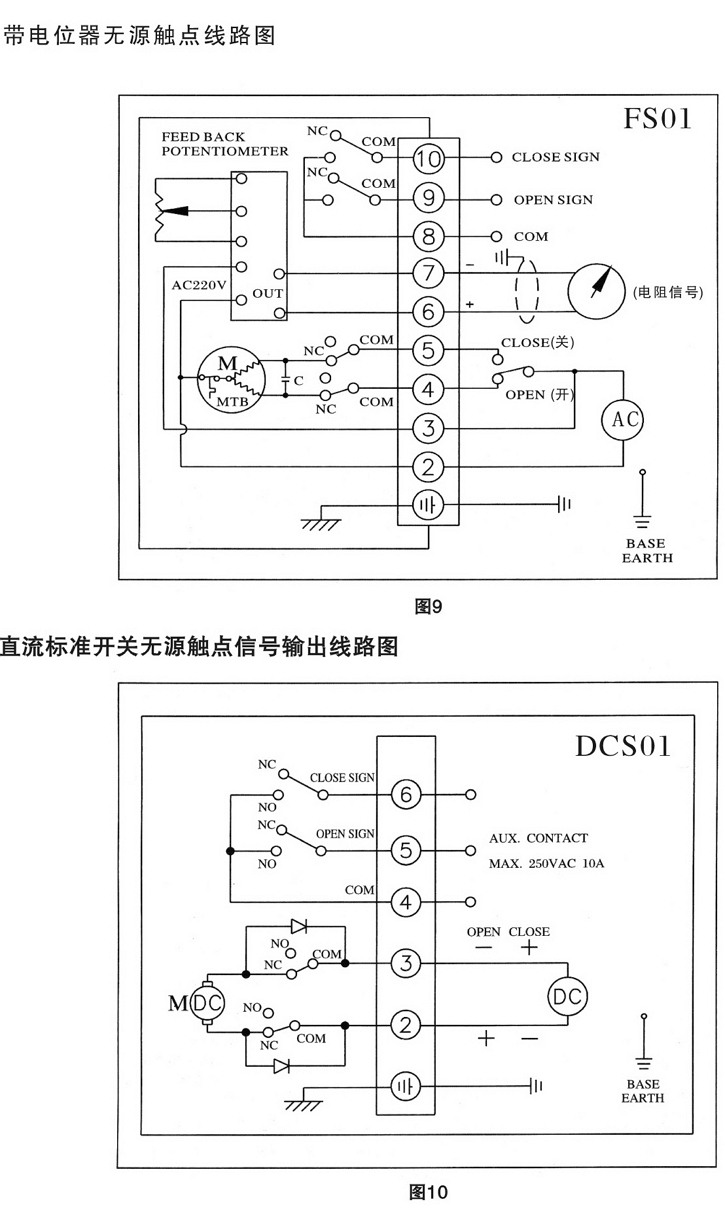

五、CHV电动执行器 接线图

CHV电动执行器接线图
CHV电动执行器接线图
CHV电动执行器接线图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
