Z型多回转电动执行器

一、Z型多回转电动执行器 产品概述

  多回转阀门电动装置,通称为Z型。适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
按使用环境分:Z为普通型;ZW为户外型;ZB为隔爆型;ZZ为整体型;ZT为整体调节型。
按输出作用力分:有转矩型和推力型。
本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》,GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备"d"》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定,取得了防爆合格证。

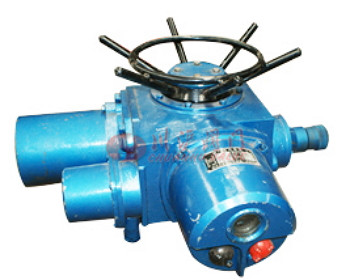

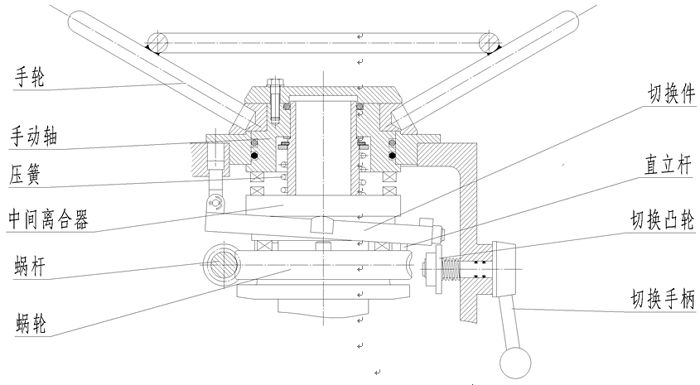

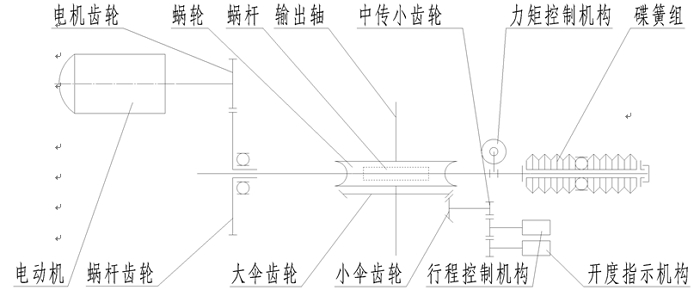

二、Z型多回转电动执行器 产品图片

Z型多回转电动执行器
Z型多回转电动执行器
三、Z型多回转电动执行器 产品特点

1、电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。
2、工作环境:
环境温度:-20~+60℃(特殊订货-60~+80℃)。
相对湿度:≤90%(25℃时)。
3、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ;防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。
4、防护等级:IP44~IP68。

四、Z型多回转电动执行器 选型参数

型号 额定转距 (N.m) 公称 推力 (KN) 最大阀 杆直径 (mm) 最大转圈数 (圈) 手动 速比 输出 转速 (r/min) 电机
型号 功率 (kw) 电流 (A)
Z5 50 20 28 80 1:1 12 YDF112 0.12 0.7
Z10 100 40 28 80 1:1 24 YDF212 0.25 1.3
36 YDF221 0.37 1.6
Z15 150 40 28 80 1:1 24 YDF222 0.37 1.6
36 YDF222 0.55 2.4
Z20 200 100 40 80 1:1 18 YDF221 0.37 1.6
Z30 300 100 40 80 1:1 18 YDF222 0.55 2.4
Z45 450 150 48 120 1:1 24 YDF311 1.1 3.4
20:1 36 YDF312 1.5 4.5
Z60 600 150 48 120 1:1 24 YDF312 1.5 4.5
20:1 36 YDF321 2.2 6.5
Z90 900 200 60 120 1:1 24 YDF321 2.2 6.5
25:1 36 YDF322 3 9
Z120 1200 200 60 120 1:1 24 YDF322 3 9
25:1
Z180 1800 325 70 150 25:1 24 YDF411 4 11
36 YDF412 5.5 14
Z250 2500 325 70 150 25:1 24 YDF412 5.5 14
Z350 3500 700 78 120 25:1 18 YDF421 7.5 19
Z500 5000 700 78 120 25:1 18 YDF422 10 26
五、Z型多回转电动执行器 故障排除

序号 故障 原因 排除
1

电机起不动 1、电源线脱开
2、控制线路故障
3、行程或力矩机构失灵
1、检查电源线
2、排除线路故障
3、排除行程或力矩机构故障
2

输出轴旋向不符合规定 电源相序接受 调换任意两电源线
3

电机过热 1、连续工作时间太长
2、电机与电装不配套
3、一相断开
1、停止运行,使电机冷却
2、检查配套情况
3、检查电源线
4

动行中电机停转 1、电装过载力矩控制器动件
2、阀门有故障
1、增大整定力矩
2、检查阀门
5

阀门到位后电机不停转或灯不亮 1、行程或力矩机构有故障
2、行程控制器调整不当
1、检查行程或力矩控制机构
2、重调行程控制机构
6

远方无阀位信号 1、远传电位器故障
2、电位器齿轮紧定螺钉松动
1、检查更换电位器
2、拧紧电位器齿轮紧定螺钉
注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
