一、EVP智能阀门定位器 产品概述

  机内电动阀智能控制是以新型高速低功耗工业单片机为核心的智能信号采集控制单元。该产品采用软测量技术和脉宽调剂（PWM）智能控制算法，能直接接收工业仪表或计算机等输出的4-20mA信号和电动执行器内部的塑料电位器位置反馈信号，以各种阀门或装置进行精确定位操作。采用环氟树脂封装，体积小巧，可直接安装在电动执行器的接线盒内。可输出对应电动执行器的转角（或位移）反馈信号。该控制器采用3个按键操作，8个LED直接显示控制器的工作状态，具有故障诊断的功能，操作方便。

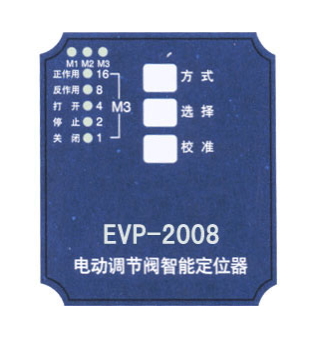

二、EVP智能阀门定位器 产品图片

EVP_智能阀门定位器

三、EVP智能阀门定位器 技术指标

指标	参数
控制精度	3.1%-0.1%可设
接收控制信号	4-20mA或1-5VDC（订购请确认电流或电压控制型）
电源	单相交流电220V±10%50Hz
环境温度	-20～+70ºC
外形尺寸	88×78×35mm
输出执行器位置反馈信号	4-20mADC

四、EVP智能阀门定位器 定位器控制面板说明

参照仪表接线标志连接好控制器和电源、信号连接，为减少干扰，应将电动执行器的电源线和输入信号线分开走线，仔细检查无误后接通电源，仪表自检后进入自动调整定位状态，此时通过按键可以进行方式选择和方式设定。
警告！
当现场环境温度过高，超过规定值时，应选机外型智能定位器，否则控制器将不能正常工作甚至损坏；用户接线一定要确认无误后可通电运行，接线错误会烧坏控制器；电源电压不能超过规定值，由以上原因造成的损坏，用户自行负责。
（一）、手/自动切换：
按下方式键选择方式1，此时M1灯亮
按下选择键，在手动定位或自动定位二种方式中选择，选择自动定位时，正作用灯亮，选择手动定位时，反作用灯亮。在手动定位方式下，按选择键执行器正向电机启动，按校准键执行器反向电机启动， 在自动定位方式下，接收4-20mA信号，自动定位。
（二）、键入信号"中断"方式设定方法： 当输入信号出现故障（如：大于20mA或小于4mA）时，智能控制器的动作可在方式2的开、停、闭三种方式中选择。 按下方式键，选择方式2，此时M2灯亮。 按下方式键，在开、停、闭三种方式中选择所需的中断方式。
（三）、输入信号和动作方式的设定方式： 按下方式键，选择方式2，此时M2灯亮。 按下校准键，在正、逆动作方式中选择所需的方式。 正作用：信号4mA－全开（OPEN） 信号20mA－全闭（SHUT） 反作用：信号4mA－全闭（SHUT） 信号20mA－全开（OPEN）
（四）、执行器动作不灵敏区的设定方式： 按下方式键，选择方式3，此时M3灯亮。 按下选择键，选择所需的不灵敏区值（不灵敏区值等于所有亮的绿灯右侧的数字和） 以上设定完成后，按下方式键退出方式选择状态。 如无特别要求，出厂设定状态如下： 中断模态：停止 动作模态；反作用 执行器动作不灵敏区：10%。
（五）、出错信息： 当控制器检测到异常情况时会有出错信息显示，其特征为M1、M2、M3灯齐亮，同时由打开灯、停止灯、关闭灯表示出错代码，与原先显示状态交替显示。 M1、M2与M3灯齐亮时，关闭灯亮表示输入信号错误；停止灯亮，表示阀位反馈错误或输出电流校准参数错误；打开灯亮表示输入信号校准参数错误。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
