SC型气缸
产品展示>> 角行程气动执行器和附件>>SC型气缸
一、SC型气缸 产品概述

SC型气缸是我司生产的标准气缸，气缸采用活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能，SC型气缸为为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好，与ISO15552标准气缸相比，同缸径SC系列气缸长度小，本气缸缓冲调节平稳，有多种规格的气缸及气缸安装附件可供客户选择使用，另外因为选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

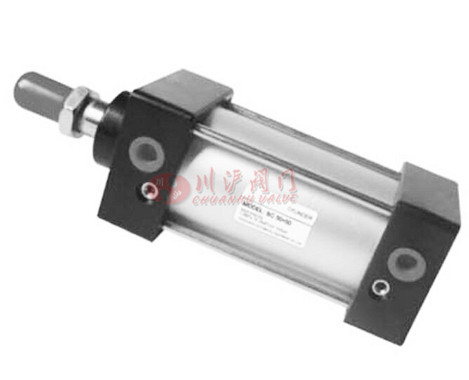

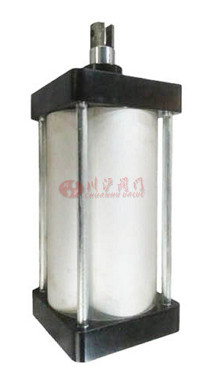

二、SC型气缸 产品图片

SC型气缸 SC型气缸
SC型气缸 SC型气缸
三、SC型气缸 基本技术参数

内径（mm） 32 40 50 63 80 100
动作方式 复动型
工作介质 空气(经40um滤网过滤）
固定
型式		 SC系列 基本型FA型、FB型、CA型、CB型、LB型、TC型、TCM1型
SCD、SCJ 系列 基本型 、FA型、 LB型、 TC型 、TCM1型
使用压力范9 0.1-1.0MPa(14-145Psi)
保证耐压力 1.5MPa(215Psi)
工作温度℃ -20-80
使用速度范围mm/s 30-800
行程公差范围 0-250 、251-1000 、1001-1500m
缓冲型式 可调缓冲
缓冲行程mm 21 28 29
接管口径 PT1/8 PT1/4 PT3/8 PT1/2
四、SC型气缸 行程

系列名称 内径mm 标准行程 大行程 容许行程
SC
SCD
SCJ		 32 25、50、75、80、100、125、150、160、175、200、250、300、350、400、450、500 1000 2000
40 25、50、75、80、100、125、150、160、175、200、250、
300、350、400、450、500、600、700、800、900、1000		 1200 2000
50 1200 2000
63 1500 2000
80 1500 2000
100 1500 2000

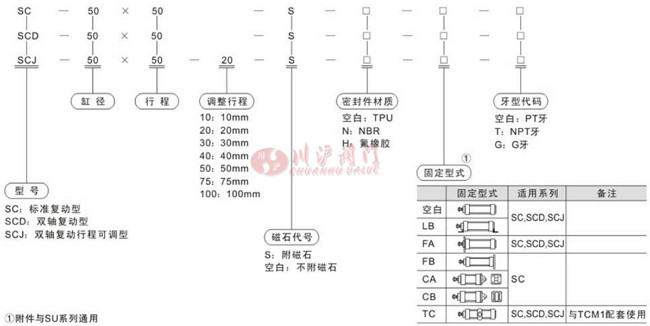

五、SC型气缸 型号编制说明

SC型气缸型号编制说明

六、SC型气缸 气缸理论输出推力表

缸径大小mm 32 40 50 63 80 100
活塞杆外径(mm) 12 16 20 20 25 25
作动型式 复动型 复动型 复动型 复动型 复动型 复动型
压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧 拉侧
受压面积(mm2) 804 690 1256 1055 1963 1649 3117 2803 5026 4536 7853 7362
空气
压力
(MPa)		 0.1 80.4 69.0 125.6 105.5 196.3 164.9 311.7 280.3 502.6 453.6 785.3 736.2
0.2 160.8 138.0 251.2 211.0 392.6 329.8 623.4 560.6 1005.2 907.2 1570.6 1472.4
0.3 241.2 207.0 376.8 316.5 588.9 494.7 935.1 840.9 1507.8 1360.8 2355.9 2208.6
0.4 321.6 276.0 502.4 422.0 785.2 659.6 1246.8 1121.2 2010.4 1814.4 3141.2 2944.8
0.5 402.0 345.0 628.0 527.5 981.5 824.5 1558.5 1401.5 2513.0 2268.0 3926.5 3681.0
0.6 482.4 414.0 753.6 633.0 1177.8 989.4 1870.2 1681.8 3015.6 2721.6 4711.8 4417.2
0.7 562.8 483.0 879.2 738.5 1374.1 1154.3 2181.9 1962.1 3518.2 3175.2 5497.1 5153.4
0.8 643.2 552.0 1004.8 844.0 1570.4 1319.2 2493.6 2242.4 4020.8 3628.8 6282.8 5889.6
0.9 723.6 621.0 1130.4 949.5 1766.7 1484.1 2805.3 2522.7 4523.4 4082.4 7067.7 6625.8

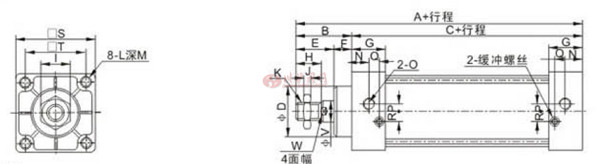

七、SC型气缸 外型尺寸图

SC型气缸型号外型尺寸图

八、SC型气缸 连接尺寸

缸径/符号 A B C D E F G H I J K L M N 〇 P Q R s T V W
32 140 47 93 28 32 15 27.5 22 17 6 M10*1.25 M6*1 9.5 13.7 G1/8” 3.5 7.5 7 45 33 12 10
40 142 49 93 32 34 15 27.5 24 17 7 M12x1.25 M6*1 9.5 13.5 G1/4” 6 8.2 9 50 37 16 14
50 150 57 93 38 42 15 27.5 32 23 8 M16x1.5 M6*1 9.5 13.5 G1/4” 8.5 8.2 9 62 47 20 17
63 153 57 96 38 42 15 27.5 32 23 8 M16x1.5 M8x1.25 9.5 13.5 G3/8” 7 8.2 8.5 75 56 20 17
80 182 75 108 47 54 21 33 40 26 10 M20x1.5 M10x1.5 11.5 16.5 G3/8” 10 9.5 14 94 70 25 22
100 189 75 114 47 54 21 33 40 26 10 M20*1.5 M10x1.5 11.5 16.5 G1/2” 11 9.5 14 112 84 25 22
125 246 101 145 57 69 32 40 54 39 11 M27x2 M12x1.75 15 20 G1/2* - - - 140 110 32 29
160 315 135 180 65 80 36 50 60 52 14 M36x2 M16x2 15 25 G3/4” - - - 180 140 40 36
200 334 149 185 80 80 48 50 60 52 14 M36x2 M16x2 30 25 G3/4” - - - 220 175 50 46
250 384 189 195 90 119 70 50 84 65 21 M42*2 M20x2.5 30 25 G3/4” - - - 280 220 50 46
320 440 206 234 110 126 80 55 96 75 24 M48x2 M24x3 40 27.5 G1” - - - 350 280 70 65
400 440 190 250 128 110 80 60 70 85 28 M56*4 M30x3.5 40 30 G1” - - - 430 350 80 76

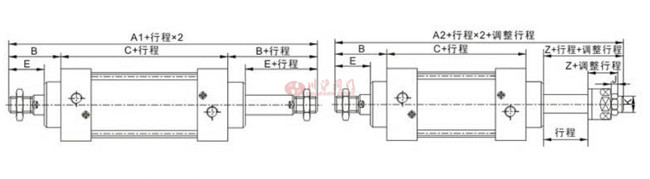

九、SCD型气缸 外型尺寸图

SC型气缸型号外型尺寸图

十、SCD型气缸 连接尺寸

缸径/符号 A1 A2 B C E Z J K
32 187 182 47 93 32 27 6 M10x1.25
40 191 185 49 93 34 28 7 M12x1.25
50 207 194 57 93 42 29 8 M16x1.5
63 210 197 57 96 42 29 8 M16*1.5
80 257 238.5 75 107 54 35.5 10 M20*1.5
100 263 244.5 75 113 54 35.5 10 M20*1.5

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
