一、定位器 产品概述

上海川沪阀门有限公司定位器 YT-1000R 是一种从控制器或控制系统中接受 4~20mA 电流信号, 并向气动执行机构输送空气来控制阀门开度的装置。

产品特点
在 5~200Hz 范围内无共振现象。
不用更换零件只需简单操作即可进行1/2 范围内的分程控制。
零调节和量程调节非常简单。
正作用和反作用可方便转换。
反馈杆连接非常简单。
反应速度快而准确。
空气消耗量小,经济性好。
在小型执行器也可利用定位器的节流孔来防止振动现象。
可方便进行管道连接。

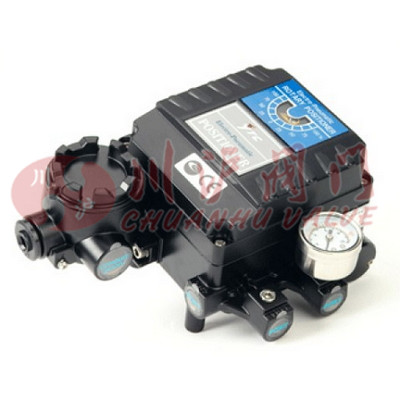

二、定位器 产品图片

定位器
三、定位器 动作原理

为了改变阀门的位置增加输入电流。由①力矩马达发生力,使 ②挡板和③喷嘴之间距离增加,从而喷嘴背压急剧减小。⑤阀 芯向上移动,同时⑦气门被打开,把出口 1 气管空压送到⑩执 行器。增加⑪执行机构内的压力而使⑫执行机构的轴开始下 降。随着⑫执行机构的轴下降与反馈杆连接的反馈弹簧被拉 伸。当定位器的输入信号产生的电磁力矩与反馈弹簧的力矩相 平衡时,⑫执行机构轴停止动作。

四、定位器 技术参数

形式 单作用 双作用
输入信号 4~20 mA DC
阻 抗 250±15 Ohm
输入压力 1.4~7 kgf/㎠ (20~100 Psi)
行 程 10~150 mm
气源接口 PT (NPT) 1/4
压力表接口 PT (NPT) 1/8
电源接口 PF 1/2 (G 1/2)
防爆等级 ExiaIIBT6, ExdmIIBT6, ExdmIICT6
防护等级 IP 66
环境温度 -20℃~70℃(标准)
直 线 性 ±1% F.S. ±2% F.S.
滞后度 1% F.S.
灵 敏 度 ±0.2% F.S. ±5% F.S.
重 复 性 ±0.5% F.S.
空气消耗量 3 LPM (Sup=1.4kgf/㎠, 20Psi)
流量 80 LPM (Sup=1.4kgf/㎠, 20Psi)
材质 压 铸 鋁
重量 2.8kg

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
