YT型定位器
一、YT型定位器 产品概述
上海川沪阀门有限公司YT-1000L电气定位器与气动调节阀配套使用，构 成闭环控制回路。把控制系统给出的直流电流信号转换成驱动 调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度 进行反馈，使阀门位置能够按系统输出的控制信号进行正确定 位。该电气定位器可用于单作用型（弹簧复位型）和双作用型 气动执行机构。
特点：
1.通过防爆等级(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)认证。
2.通过IP66等级认证。
3.具有高抗振性（在5~200Hz时无影响）。
4.电气接口均为多孔形式，便于任意方向连接。
5.调校简单，易于实现正、反作用的转换对于小型执行机构，
6.通过调节气孔流量可消除振荡现象。
7.不需要换零部件即可完成1/2等分控制。
8.设计为部件组合式结构，便于维修和保养。v
9.易于反馈连接。
10.空气消耗低。
二、YT型定位器 产品图片
 |

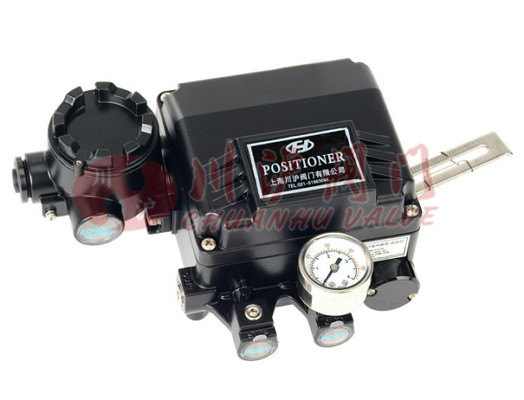

| YT型定位器(直行程定位器) |
三、YT型定位器 技术参数
| 型 号 项 目 |
YT-1000L | YT-1000R | ||
|---|---|---|---|---|
| 直行程 | 角行程 | |||
| 单作用 | 双作用 | 单作用 | 双作用 | |
| 输入信号： | 4~20mA DC | |||
| 电 阻： | 250 ± 15 Ω | |||
| 供气压力： | 1. 4~7kgf/cm 2. (20~100psi) | |||
| 行 程： | 10~150mm 0~90 度 | |||
| 气管接口： | PT(NPT)1/4 | |||
| 压力表接口： | PT(NPT)1/8 | |||
| 电气接口： | PF1/2(G1/2) | |||
| 防爆等级： | Exdm Ⅱ B(C)T6, Exia Ⅱ BT6 | |||
| 防护等级： | IP66 | |||
| 环境温度： | -20 ℃－70℃ | |||
| 线性度： | ±1%F.S. ±2%F.S. | |||
| 滞后度： | ±1%F.S. | |||
| 灵敏度： | ±0.2%F.S. ±0.5%F.S. | |||
| 重复度： | ±0.5% | |||
| 空气消耗量： | 3LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
| 流 量： | 80LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
| 材 料： | 铸铝 | |||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
