一、ZS型气动活塞执行器 产品概述

上海川沪阀门有限公司的ZS型气动活塞执行器是用于与切断阀相配套的二位式弹簧复位顶装手操活塞式执行器。具有动作迅速(可达1.2-4.5S)、可靠、体积轻小的特点。 顶装手操活塞式执行器可配带气动、电一气阀门定位器和空气过滤器等附件。还可配装轻小侧装、顶装手操机构。。

二、ZS型气动活塞执行器 产品图片

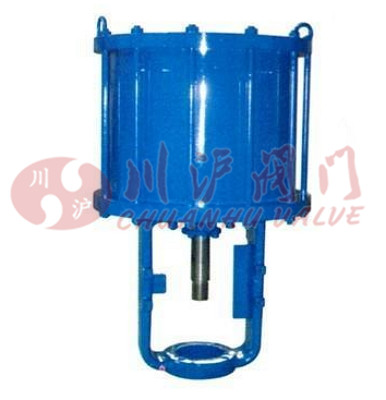

ZS型气动活塞执行器
ZS型气动活塞执行器
三、ZS型气动活塞执行器 选型参数

型号项目 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
气缸直径mm 100 125 160 200 250 320
行程mm 10 10/16 16/25 25/40 40/60 60
弹簧范围KPa 40-200;80-240;100-200;200-350;350-500
供气压力MPa ZSA,ZSN0.4-0.6;ZS-P:气开比弹簧范围上限大0.05
气关按上限+下限+0.05
ZS-P推杆输出N 350-500KPa 2674 4165 6860 10740 16800 27440
200-350KPa 1528 2300 3920 6140 9600 15680
100-200KPa 764 1190 1960 3070 4800 7840
80-240Kpa 610 952 1568 2450 3840 6270
配带侧装手操机构 ZPXS-2 ZPXS-3 ZPXS-4 ZPXS-5 ZPXS-6
四、ZS型气动活塞执行器 性能指标

ZSA/B-P型

项目 不带定位器 带定位器
基本误差% ±6 ±1.5
回 差% 3 1.5
死 区% 1.2 1
始终点偏% 2.5
气密性 以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min
工作寿命 不少于10万次

注: 当与调节阀组配时一般均带阀门定位器。

ZS、ZSN型

项目指 二位动作时 气缸密封性 工作寿命
ZS(ZSN)-1 1.2(≤1) 以0.6MPa输入气缸切断气源后压力降≤5KPa/min 不少于10万次
ZS(ZSN)-2 1.2(≤1)
ZS(ZSN)-3 ≤2(≤1)
ZS(ZSN)-4 ≤2.5(1)
ZS(ZSN)-5 ≤3.5(1.5)
ZS(ZSN)-6 ≤4.5(2)
五、ZS型气动活塞执行器 结构图

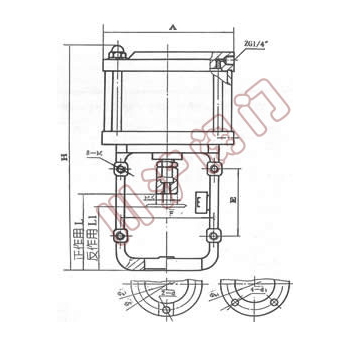

ZS型气动活塞执行器_结构图
ZS型气动活塞执行器_结构图
六、ZS型气动活塞执行器 连接尺寸

型号尺寸 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
ZS-1 ZS-2 ZS-3 ZS-4 ZS-5 ZS-6
ZSN-1 ZSN-2 ZSN-3 ZSN-4 ZSN-5 ZSN-6
A 125×125 148×148 185×185 232×232 283×283 283×283
H 250 290 325 440 590 640
250 290 325 440 590 640
200 245 272 352 431 510
L 90 97 110 150 170 295
L1 60 81 92 115 110 200
D1 / 80 80 105 122 130
D2 32 60 60 80 95 100
n-φd / 2-Φ10 2-Φ10 4 -Φ12 4 -Φ14 4 -Φ18

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
