HEP型定位器

一、HEP型定位器 产品概述

上海川沪阀门有限公司提供HEP型定位器,HEP系列电-气阀门定器是引进国外先进技术,而开发成功的高精度、高稳定、高可靠性的高性能产品,其技术性能均达到国外同类产品水平。它是调节阀的主要附件,它能把调节器输出的电流信号转换成驱动气动调节阀的气源信号,与调节阀配套使用,可以克服阀杆摩擦力和阀芯的不平衡力,提高调节阀响应速度,从而保证调节阀按照调节器的输出信号正确定位。定位器也可安装在0~90°转角的RC执行机构上,控制旋转式调节阀的动作。HEP定位器有六种型号,有两种结构型式,型号数字后加RC表示角行程定位器,无RC表示直行程定位器。

二、HEP型定位器 型号规格

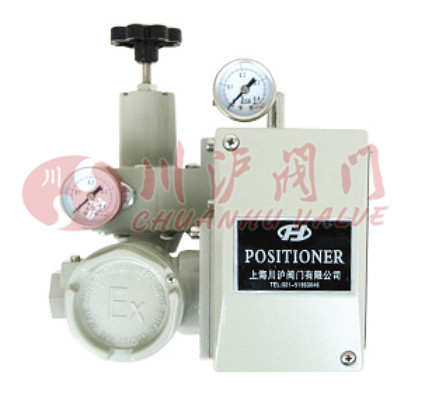

HEP型定位器 HEP型定位器

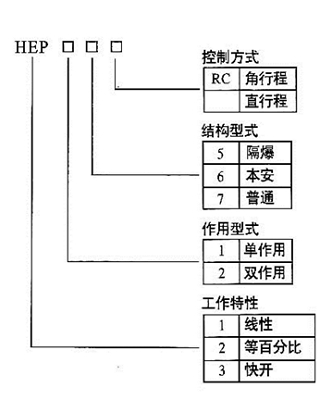

HEP型阀门定位器 HEP型阀门定位器(型号编制说明)
三、HEP型定位器 型号规格

项目 直行程 角行程
单作用 双作用 单作用 双作用
隔爆 本安 普通 隔爆 本安 普通 隔爆 本安 普通 隔爆 本安 普通
HEP -15 -16 -17 -25 -26 -27 -15RC -16 RC -17 RC -25 RC -26 RC -27 RC
防爆标志 EXdIICT6 EXiaIICT6   EXdIICT6 EXiaIICT6   EXdIICT6 EXiaIICT6   EXdIICT6 EXiaIICT6
防护等级 IP65
使用场所 防爆型适用于GB3836.1-2000(爆炸性气体环境用电气设备第1部分:通知要求)表B
规定的相应爆炸混合物的场所
普通型适用于非危险场所
四、HEP型定位器 结构说明

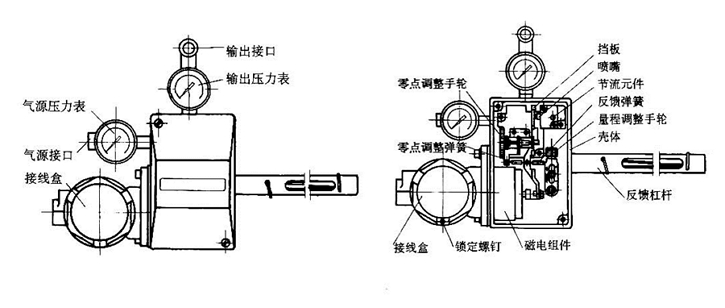

HEP定位器结构图

HEP电气阀门定位器由下列各部件组成;把电信号转换成机械位移的电磁组件,把位移转变成喷嘴背压的喷嘴挡板机构,放大喷嘴背压的继电器,对输出压力进行反馈的反馈杠杆机构,及调整行程的调节件。

HEP定位器的工作是基于力平衡原理,在定位器处于稳定状态时,其反馈回路与力平衡系统处于平衡状态。当输入信号、阀杆摩力或流体作用力发生变化,磁电组件的作用力与因阀杆位置变化引起反馈回路产生的作用力就处于不平衡状态,定位器调节执行机构气室压力,其结果使反馈回路以处于平衡状态,阀杆停留在新的位置又与定位器输入信号相对应

五、HEP型定位器 技术参数

输入信号(DC mA) 输入信号电源电压 输入阻抗Ω 备注
标准 4~20 DC23~27.5V 250 本安型须经过安全栅
其它 4~12、12~20
10~50、5~25 100 不适用本安型

气源压力:单作用0.14~0.16MPa 0.17~0.5MPa;双作用:0.2~0.4MPa 0.41~0.7MPa;
耗气量:5NL/min(当气源压力在0.14MPa时);最大流量:140NL/min(当气源压力在0.14MPa时)
环境温度:普通型-40~+80℃;防爆型-20~+60℃;环境湿度:10~90%RH
精度:全行程≤±1%;回差:全行程≤1%;死区:全行程≤0.4%;特性:线性(可改变成快开、等百分比)
最大行程速度:4mm/秒(配ZHA/B-22G型执行机构时);行程范围:12~100mn、转角0~90°
电气接口:G1/2";气管连接:Rc1/4卡套式(Ф6或Ф6管);安装方式:侧装;重量:3.5Kg

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
