一、铸铁对夹蝶阀 产品概述

铸铁对夹蝶阀由铸铁阀体、阀座及驱动机构（手柄、蜗轮蜗杆、气动装置或电动装置）等 组成，靠驱动机构带动转轴及阀板旋转以实现启闭和控制流量的目的
特点：
1、结构简单、小巧轻便，运输、安装、拆卸容易。
2、90°启闭，开关迅速。操作扭矩小，省力轻巧。
3、密封性能好，使用寿命长，可达到零泄漏。
4、选择不同的零部件材质，可适用于多种介质。
5、流量特性近似于直线，调节性能好。
适用场景：
D71X 型适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、铸铁对夹蝶阀 产品图片

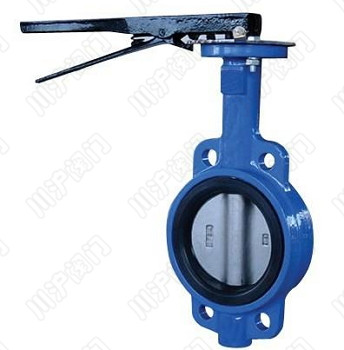

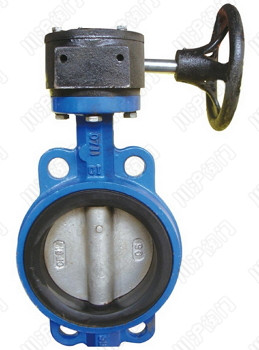

手柄式铸铁对夹蝶阀	涡轮式铸铁对夹蝶阀

三、铸铁对夹蝶阀 执行标准

设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动

四、铸铁对夹蝶阀 结构图

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

五、手柄式铸铁对夹蝶阀 结构图

六、手柄式铸铁对夹蝶阀 连接尺寸

铸铁对夹蝶阀外形尺寸(mm)

公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

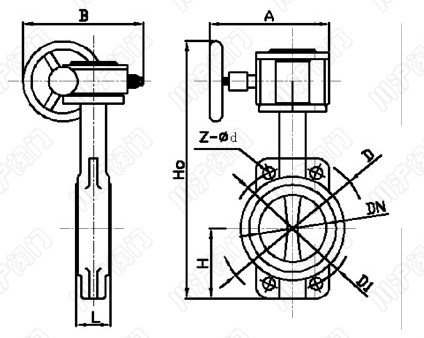

五、涡轮式铸铁对夹蝶阀 结构图

六、涡轮式铸铁对夹蝶阀 连接尺寸

公称通径 DN(mm)	连接尺寸				外形尺寸
	L	D	D1	Z-φd	D71X				D371X			D671X			D971X
					H	Ho	A	B	H0	A	B	H0	A	B	H0	A	B
40	43	145	110	4-18	58	220	266	65	295	193	125	305			420	125	125
50	43	165	125	4-18	63	235	266	65	306	193	125	316	180	65	438	125	125
65	46	185	145	4-18	70	250	266	65	320	193	125	330	180	65	453	125	125
80	46	200	160	4-18	83	275	266	65	345	193	125	385	245	72	478	125	125
100	52	220	180	8-18	105	316	266	65	385	193	125	435	240	72	519	125	125
125	56	250	210	8-18	115	340	310	65	410	193	125	450	240	72	713	325	245
150	56	285	240	8-22	137	376	310	65	445	193	125	625	350	93	749	325	245
200	60	340	295	8-22	164	470	370	90	570	283	165	720	350	93	843	325	245
250	68	395	350	12-22	206				645	283	165	805	550	350	945	363	373
300	78	445	400	12-22	230				740	334	175	840	600	350	1010	363	373
350	78	505	460	16-22	248				765	334	175	885	600	350	1050	363	373
400	102	565	515	16-26	290				875	425	210	975	600	350	1135	363	373
450	114	615	565	20-26	320				940	425	210	1040	750	380	1220	465	413
500	127	670	620	20-26	345				995	425	210	1095	750	380	1330	546	431
600	154	780	725	20-30	410				1130	425	210	1230	750	380	1400	546	556
700	165	895	840	24-30	480				1475	620	320	1475	750	380	1530	546	556
800	190	1015	950	24-33	525				1535	620	320	1505	750	380	1600	546	556
900	203	1115	1050	28-33	585				1660	620	320	1660	1250	380	1745	617	706
1000	216	1230	1160	28-36	640				1760	620	320	1760	1500	580	1810	632	706
1200	254	1455	1380	32-39	755				1995	620	320	1995	1500	580	2035	632	706
1200	254	1400	1340	32-34	755				1995	620	320	1995			2035	632	706
1400	279	1620	1560	36-34	885				2360	620	320	2360			2785	632	706
1600	318	1820	1760	40-34	1035				2525	780	450	2525			2620	715	835
1800	356	2045	1970	44-41	1175				2860	780	450	2860			2760	715	835
2000	406	2265	2180	48-48	1325				3250	920	570	3250			2920	715	835

七、铸铁对夹蝶阀 安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净，以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定，以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处，在二者中间使用渐扩接头，阀盘开关扭转才不会受到阻 碍。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
