一、电动高压调节阀 产品概述

上海川沪阀门有限公司生产的ZRZGY电动高压调节阀，由3810L系列、ZAZ系列、PSL系列直行程电动执行机构和低流阻直通调节阀体组成。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动高压调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
特点：
电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小。
适用场景:
ZRZGY 电动高压调节阀适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

二、电动高压调节阀 产品图片

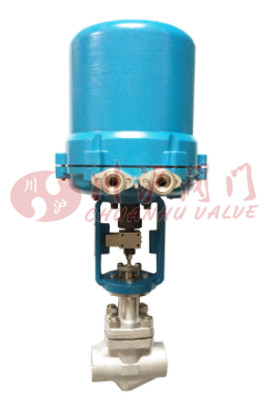

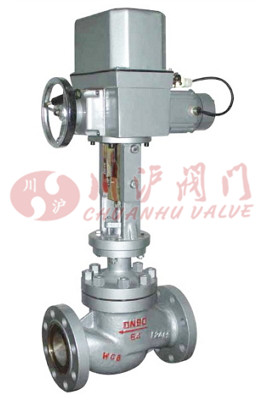

电动高压调节阀(焊接式)	电动高压调节阀(法兰式)

三、电动高压调节阀 零部件参数

零部件	材质
阀体	WCB	CF8	CF8M	CF3M
阀座	304	304	316	316L
垫片	PTFE/金属石墨垫片
阀芯	304	304	316	316L
导向套	304	304	316	316L
阀盖	WCB	CF8	CF8M	CF3M
阀杆	304	304	316	316L
填料	PTFE/柔性石墨
弹簧	65Mn	304	316	316L
螺母	304	304	316	316L

四、电动高压调节阀 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	笼式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)		≤ 公称压力
公称压力(MPa)		10.0、16.0、25.0、32.0、45.0
额定行程(mm)		16			25		40			60			100
阀芯形式		单座式、笼式
流量特性		等百分比
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别		3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

五、电动高压调节阀 性能参数

项目			指标值
基本误差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

六、电动高压调节阀 结构图

七、电动高压调节阀 连接尺寸

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	直通式	由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。
	直角式
H
H1	直通式
	直角式
W

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
