电动衬氟调节阀

产品展示>> 电动调节阀>>电动衬氟调节阀
一、电动衬氟调节阀 产品概述

上海川沪阀门有限公司生产的电动衬氟调,是由低流阻直通单座阀配用引进型PSL系列和3810系列直行程电动执行机构组成。电动衬氟调节阀配用的电动执行机构内有伺服放大器,无需另配用伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。
特点:
电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高。
适用场景:
电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点,电动衬氟调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

二、电动衬氟调节阀 产品图片

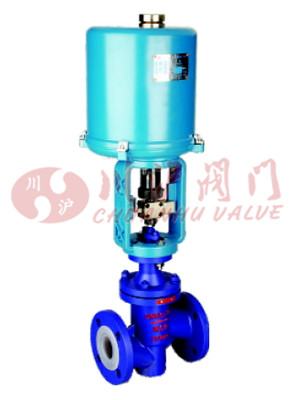

电动衬氟调节阀
电动衬氟调节阀(碳钢衬氟)
三、电动衬氟调节阀 零部件参数

阀体、阀盖 ZG230-450衬F46
阀座、阀芯 304衬F46
阀杆 304衬F46
导向套 304衬F46
波纹管 不锈钢+F46
四、电动衬氟调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 5.0 8 12 20 32 50 70 100 240
允许压差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
阀芯形式 单座柱塞式衬氟阀芯
流量特性 快开特性
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
五、电动衬氟调节阀 性能参数

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
六、电动衬氟调节阀 结构图

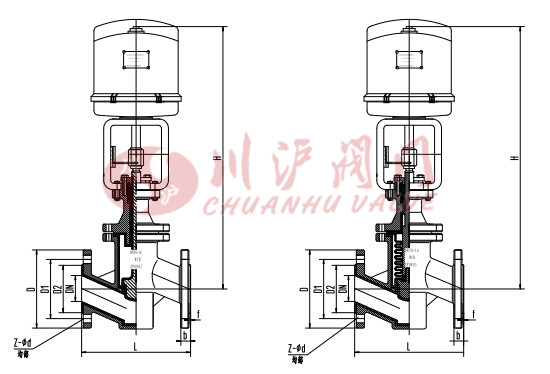

电动衬氟调节阀结构图
七、电动衬氟调节阀 连接尺寸

公称通径 执行器外径 结构长度 法兰尺寸 高度
D0 L D D1 D2 F B Z-φd H
DN15 225 130 95 65 45 3 16 4-φ14 673
DN20 225 150 105 75 55 3 18 4-φ14 673
DN25 225 160 115 85 65 3 18 4-φ14 698
DN32 225 180 140 100 78 3 18 4-φ18 720
DN40 255 200 150 110 85 3 18 4-φ18 723
DN50 255 230 165 125 100 3 18 4-φ18 740
DN65 270 290 185 145 120 4 18 4-φ18 850
DN80 270 310 200 160 135 4 20 8-φ18 866
DN100 270 350 220 180 155 4 20 8-φ18 884
DN125 310 400 250 210 185 4 22 8-φ18 1040
DN150 310 480 285 240 210 5 22 8-φ22 1065
DN200 310 600 340 295 265 5 24 8-φ22 1090
DN250 350 730 395 350 320 5 26 12-φ22 1256
DN300 350 850 445 400 368 5 26 12-φ22 1520

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。

下载:上海川沪阀门有限公司-产品样本-电动衬氟调节阀.PDF
