一、电动隔膜调节阀 产品概述

上海川沪阀门有限公司生产的ZD(R)SG型直行程电动隔膜调节阀根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。该电动隔膜调节阀由隔膜阀配用各类直行程电动执行器组成。电动执行机构内有伺服系统,无需另配服放大器,有输入控制信号(4-20mA或1-5VDC)及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。
特点:
ZD(R)SG电动隔膜调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
适用场景:
ZD(R)SG电动隔膜调节阀阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

二、电动隔膜调节阀 产品图片

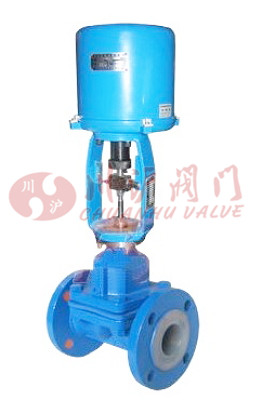

电动隔膜调节阀
电动隔膜调节阀
三、电动隔膜调节阀 零部件参数

零部件 材质
阀体 HT200、ZG230~450或下述材质衬里
隔膜 丁荃胶、天然胶、聚四氟乙烯波纹
薄膜 丁腈橡胶夹增强涤纶织物
弹簧 60S12Mn、阀体衬里材质及适用范围
四、电动隔膜调节阀 技术参数

公称通径(DN) 15 20 25 32 40 50 65 80 100 125 150 200 250
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数 KV 8 12 16 38 60 68 90 150 300 500 600 1200 1800
允许压差(MPa) 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.09
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 10 16 25 40 60 100
流量特性 快开特性
阀盖形式 标准型(-17~+250℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 隔膜式
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
五、电动隔膜调节阀 性能参数

项目 指标值
基本误差% ≤±3.5
回差% ≤2.5
死区% ≤3.0
始终点偏差% ±2.5
额定行程偏差% ±2.5
纯滞后 ≤IS
允许泄量L/H 橡胶隔膜片"0",聚四乙烯隔膜为0.5%×阀额定容量(许用压差下的水)
绝缘电阻 不小于20M
阻尼特性 不大于3周半
六、电动隔膜调节阀 阀体衬里材料适用场合

阀体衬里 使用温度(℃) 适用介质
无衬里 -10~+175 适用于非腐蚀性介质
软橡胶 -10~+85 有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶 -10~+85 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶 -10~+105 适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶 -10~+120 防腐性能和耐磨性能良好,对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷 -10~+175 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46 -10~+190 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质
七、电动隔膜调节阀 隔膜衬里材料适用场合

隔膜材质 使用温度(℃) 适用介质
丁荃胶(B级) -40~+100 大部分无机酸如:硫酸、氢氟酸、磷酸等适用,耐蚀性好,同时而各种碱和盐类
天然胶(Q级) -50~+100 主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯 -10~+150 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀
八、电动隔膜调节阀 结构图

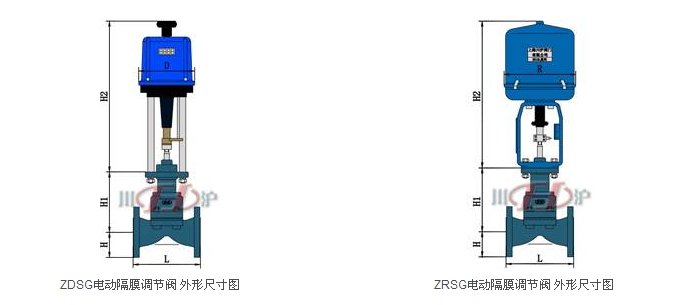

电动隔膜调节阀结构图
九、电动隔膜调节阀 连接尺寸

公称通径 20 25 40 50 65 80 100 150 200 250
L 181 184 222 254 276 298 352 451 600 720
H 67 72 87 92 105 110 127 174 209 300
配PSL H2 738 750 765 767 845 857 875 1025 1045 1252
重量(KG) 15 17 24 29 49 61 82 150 211 370
配381L H2 501 513 650 652 770 782 800 1080 1125 1345
重量(KG) 23 24 39 44 64 76 97 203 264 418

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
