电动波纹管调节阀
产品展示>> 电动调节阀>>电动波纹管调节阀
一、电动波纹管调节阀 产品概述

上海川沪阀门有限公司生电动波纹管调节阀除了有电动衬氟调节阀的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。
特点：
1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2.密封性能好：采用波纹管和填料双重密封结构，确保无外渗漏。
3.泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4.配用直行程电子式执行机构，输出力矩大、结构紧凑。
适用场景:
电动波纹管调节阀广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

二、电动波纹管调节阀 产品图片

电动波纹管调节阀 电动波纹管调节阀

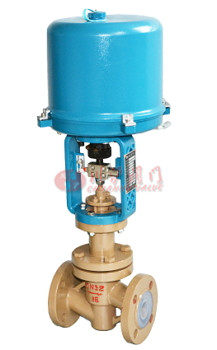

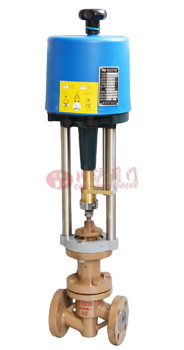

电动波纹管调节阀(配381型电动执行器) 电动波纹管调节阀(配PSL型电动执行器)

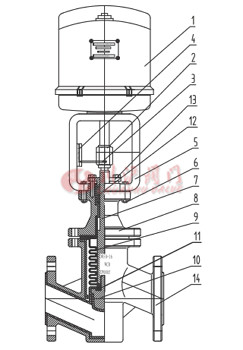

三、电动波纹管调节阀 零部件参数

电动波纹管调节阀 序号 名称 序号 名称
01 电动执行机构 08 阀盖
02 连接螺母 09 波纹管
03 指针盘 10 阀芯
04 行程标尺 11 O型圈
05 执行器支架 12 填料
06 螺栓、螺母 13 |填料压盖
07 阀杆 14 阀体

名称 材质
Materials
阀体、阀盖 ZG230-450, ZG0Crl8Ni9
衬里材料 F46, F4、PFA、PO、PE、PP
波纹管材料 聚四氟乙烯（PTFE) (F4)
阀芯材料 0Crl8Ni9
填料、垫片 聚四氟乙烯、柔性石墨
阀杆、推杆 2013、0Crl8Ni9
电动执行机构 组合件（件电装说明书）
四、电动波纹管调节阀 技术参数

公称通径 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 等百分比 1.6 2.5 4.0 6.3 10 17 24 44 68 99 175 275 360 640 960 1300
配用执行机构型号 PSL型 PSL-202 PSL-204 PSL-208 PSL-312 PSL-314
381型 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99
行程（mm）
 16 25 40 60 100
公称压力（MPa） 0.6MPa、1.0Mpa、1.6MPa、2.5Mpa
作用方式
 电关式（B）、电开式（K）
信号范围（Kpa）
 0~10Madc：4~20mmADC
流量特性
 直线型、等百分比、快开
固有可调比 30：1
工作温度℃
 -30℃一+150℃
供电电源
 220V50~60HZ
防爆等级 普通型、防爆型
五、电动波纹管调节阀 性能参数

项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
六、电动波纹管调节阀 结构图

电动波纹管调节阀结构图

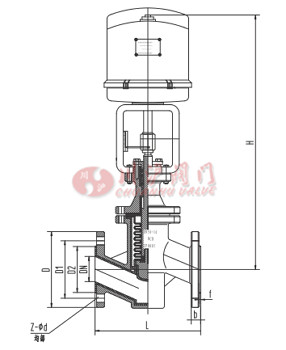

七、电动波纹管调节阀 连接尺寸

PN10
公称通径 电动头外径 结构长度 法兰连接尺寸 电开、电关
D0 L D D1 D2 f b Z-d H
DN15 225 130 95 65 45 3 16 4—14 673
DN20 225 150 105 75 55 3 18 4—14 673
DN25 225 160 115 85 65 3 18 4—14 698
DN32 225 180 140 100 78 3 18 4—18 720
DN40 255 200 150 110 85 3 18 4—18 723
DN50 255 230 165 125 100 3 18 4—18 740
DN65 270 290 185 145 120 4 18 4—18 850
DN80 270 310 200 160 135 4 20 8—18 866
DN100 270 350 220 180 155 4 20 8—18 884
DN125 3X0 400 250 2X0 185 4 22 8—18 1040
DN150 310 480 285 240 210 5 22 S—22 1065
DN200 310 600 340 295 265 5 24 8—22 1090
DN250 350 730 395 350 320 5 26 12—22 1256
DN300 350 850 445 400 368 5 26 12—22 1520

PN16
公称通径 电动头外径 结构长度 法兰连接尺寸 电开、电关
D0 L D D1 D2 f b Z-d H
DN15 225 130 95 65 45 3 16 4—14 673
DN20 225 150 105 75 55 3 18 4—14 673
DN25 225 160 115 85 65 3 18 4—14 698
DN32 225 180 140 100 78 3 18 4—18 720
DN40 255 200 150 110 85 3 18 4—18 723
DN50 255 230 165 125 100 3 18 4—18 740
DN65 270 290 185 145 120 4 18 4—18 850
DN80 270 310 200 160 135 4 20 8—18 866
DN100 270 350 220 180 155 4 20 8—18 884
DN125 310 400 250 210 185 4 22 8—18 1040
DN150 BIO 480 285 240 210 5 22 8—22 1065
DN200 310 600 340 295 265 5 24 12—22 1090
DN250 350 730 405 355 320 5 26 12—26 1256
DN300 350 850 460 410 370 5 28 12-26 1520

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
