煤气专用蝶阀

产品展示>> 电动蝶阀>>煤气专用蝶阀
一、煤气专用蝶阀 产品概述

上海川沪阀门生产的煤气专用蝶阀是由煤气蝶阀和电动执行器通过机械连接组成。煤气专用蝶阀用于煤气管道,煤气发生炉,使用介质是高炉煤气、高温煤气、常温煤气。煤气专用蝶阀要配防爆型电动装置。煤气蝶阀是多层次三偏心硬密封蝶阀或三偏心四氟密封蝶阀,根据三维偏心原理设计,实现气泡级密封。
煤气专用蝶阀适用煤气温度小于或等于350℃;为减少高温煤气对电动执行器的影响,宜采用双支架安装电动头,同时蝶阀阀杆要加长。
电动蝶阀在全开状态下具有良好的过流性能,安装方便,关断严密。电动蝶阀的优点是自动化控制程度高,远距离控制操作方便。

二、煤气专用蝶阀 产品图片

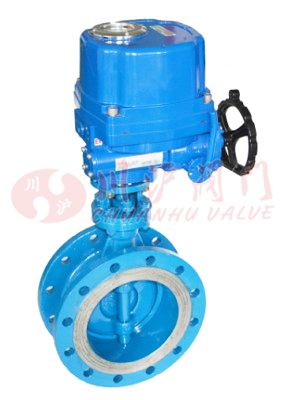

煤气专用蝶阀 煤气专用蝶阀
煤气专用蝶阀(铸钢法兰连接) 煤气专用蝶阀(不锈钢法兰连接)
三、煤气专用蝶阀 电动执行器参数

执行器类别 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~3000N·M
动作范围 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 18S~112S
保护装置 内置过热保护、过载保护
环境温度 -20℃~+70℃
手动操作 机械离合机构,配手轮操作
机械限位 2个外部调整螺栓
防护等级 IP65、IP67
防爆等级 ExdⅡ BT4,ExdⅡ CT6
位置测量 电位计、比例控制单元
驱动电机 鼠笼式异步电机
进线接口 2个 PF 3/4"
壳体材料 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
四、煤气专用蝶阀 零部件参数

零件名称 材料
阀体 碳钢、不锈钢
蝶板 碳钢、不锈钢
阀杆 2Cr13、不锈钢
填料 聚四氟乙烯、柔性石墨
五、煤气专用蝶阀 性能规范

公称通径 DN(mm) 50~1600
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃、≤350℃
适用介质 具有腐蚀性介质

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
