电动粉体蝶阀

产品展示>> 电动蝶阀>>电动粉体蝶阀
一、电动粉体蝶阀 产品概述

上海川沪阀门有限公司生产的电动粉体蝶阀,是专门用于粉体,颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,电动粉体蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者电动执行器。接入220V电压即可控制阀门的开关,也可以接入控制模块,输入控制信号4-20mA或1-5V DC进行控制。
特点:
1.电动粉体蝶阀由粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成,具有重量轻、安装维护简便等特点,是一种性价比极高的电动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置,可互为调换。双法兰电动粉体蝶阀带有2个相同的法兰面;而单法兰电动粉体蝶阀部配有一个伸出的连接环用以安装软套管。
2.紧凑的结构、超轻的重量,使您安装使用更加方便;工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。
3.可以任何位置安装,维修方便。
适用场景:
电动粉体蝶阀可以广泛使用于水泥、面粉等粉体介质的使用场合,达到很好的使用效果。

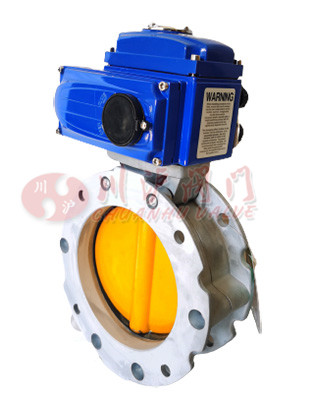

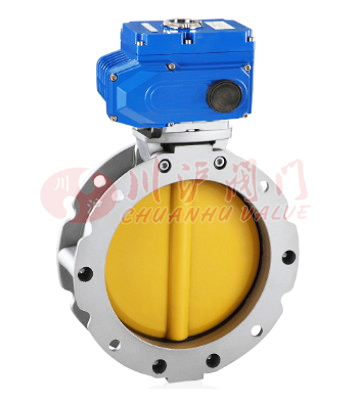

二、电动粉体蝶阀 产品图片

电动粉体蝶阀
电动粉体蝶阀
三、电动粉体蝶阀 零部件材料

型号 BLD-F
公称通径(mm) DN100-DN400
压力(Mpa) 0.6~1.6
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板,覆以耐磨高分子材料
密封圈 丁晴橡胶(NBR)
适用介质 水泥、泥浆、粉体
适用温度(℃) -15~100
气动执行器 型号 CP、GT系列、AT系列、AW系列
压力(Mpa) 0.4~0.7
四、电动粉体蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

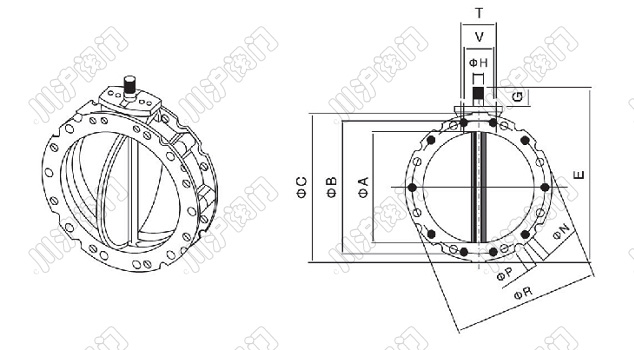

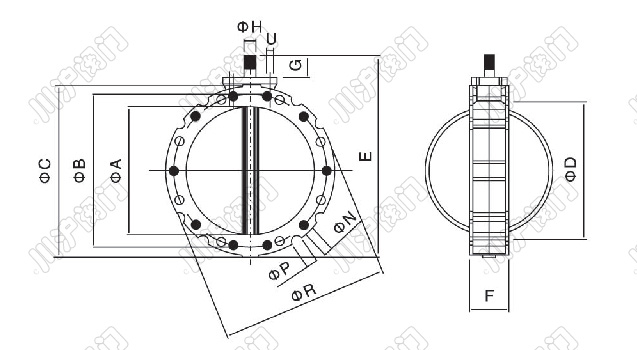

五、电动粉体蝶阀 单法兰粉体蝶阀结构图

电动粉体蝶阀结构图
电动粉体蝶阀结构图
六、电动粉体蝶阀 单法兰粉体蝶阀连接尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

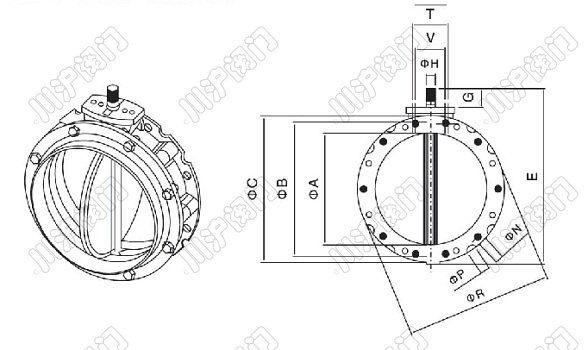

七、电动粉体蝶阀 双法兰粉体蝶阀结构图

电动粉体蝶阀结构图
电动粉体蝶阀结构图
八、电动粉体蝶阀 双法兰粉体蝶阀连接尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
