电动塑料PP蝶阀

一、电动塑料PP蝶阀产品概述

上海川沪阀门有限公司生产的电动塑料PP蝶阀具有极佳的强度和韧性，并且重量轻，相当于钢管的1/2,铜管的1/6重量，电动塑料蝶阀外型紧凑美观、材质卫生无毒、安装方便，与精小型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。
特点：
1.蝶板加强筋设计，保证管路系统安全。
2.专利技术阀体与阀座整体镶嵌，保证低扭矩。
3.重量轻、更换方便。
适用场景:
电动塑料PP蝶阀被广泛地应用到纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

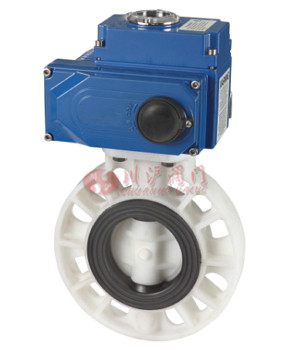

二、电动塑料PP蝶阀产品图片

电动塑料PP蝶阀

三、电动塑料PP蝶阀零部件材料

名称	材料
阀体	UPVC、CPVC、PP
阀芯	UPVC、CPVC、PP、PTFE
密封面	FPM、EPDM、NBR

四、电动塑料PP蝶阀技术参数

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
配置执行机构	选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

五、电动塑料PP蝶阀执行器参数

执行器类别	CH系列执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

六、电动塑料PP蝶阀结构图

七、电动塑料PP蝶阀连接尺寸

通径(mm)	英寸″	尺寸(mm)
通径(mm)	英寸″	长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23
