一、D971X电动塑料蝶阀 产品概述

上海川沪阀门有限公司生产的D971X电动塑料蝶阀,也称UPVC蝶阀,采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。可以选配HQ防爆电动执行机构,为电动防爆塑料蝶阀。
特点:
1.该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2.功能强,体积小,轻便宜人,性能可靠,配套简单。
3.耐腐蚀性强,应用范围广。
适用场景:
D971X电动塑料蝶阀被广泛地应用到纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

二、D971X电动塑料蝶阀 产品图片

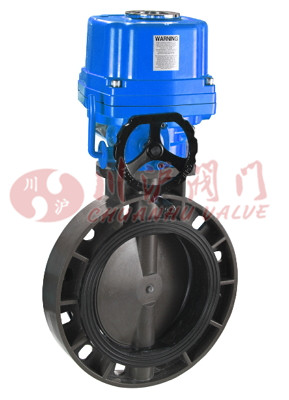

D971X电动塑料蝶阀 D971X电动塑料蝶阀

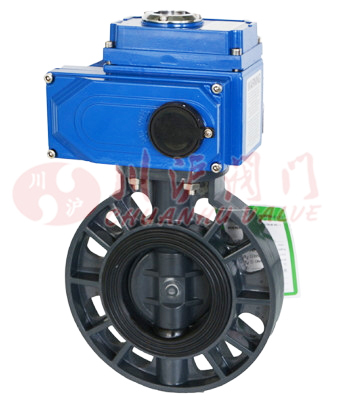

D971X电动塑料蝶阀 防爆型D971X电动塑料蝶阀
三、D971X电动塑料蝶阀 零部件材料

名称 材料
阀体 UPVC、CPVC、PP
阀芯 UPVC、CPVC、PP、PTFE
密封面 FPM、EPDM、NBR
四、D971X电动塑料蝶阀 技术参数

公称通径 50 65 80 100 125 150 200 250 300
公称压力 PN1.0、1.6MPa
连接形式 对夹式
适用温度 0~+60℃
适用介质 PVC兼容的食品工业化学溶剂
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、D971X电动塑料蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、D971X电动塑料蝶阀 性能规范

公称通径 DN(mm) 50~300
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤60℃
适用介质 空气、水、气体、油品等

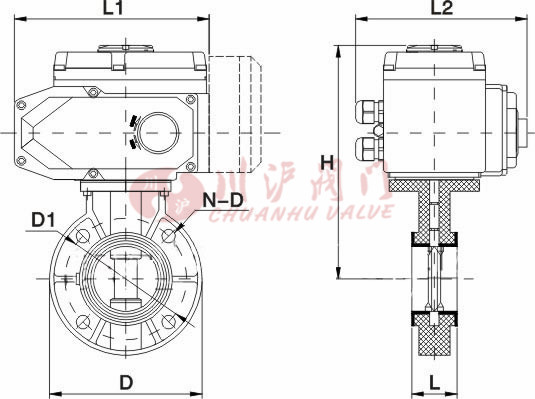

七、D971X电动塑料蝶阀 结构图

D971X电动塑料蝶阀结构图
八、D971X电动塑料蝶阀 连接尺寸

主要外形尺寸-PN10(10bar)
公称通径
[DN]
尺寸[mm] 执行器选配
L L1 L2 H D D1 N-D
40 39 165 150 210 47 110 4-18 CHV-005 CHQ-010
50 45 165 150 223 56 125 4-18 CHV-005 CHQ-010
65 48 165 150 235 71 145 4-18 CHV-005 CHQ-010
80 48 165 150 240 85 160 8-18 CHV-005 CHQ-010
100 58 190 170 258 105 180 8-18 CHV-010 CHQ-020
125 70 190 170 303 131 210 8-18 CHV-010 CHQ-020
150 76 190 170 316 153 240 8-22 CHV-010 CHQ-020
200 92 190 170 350 204 290 8-22 CHV-020 CHQ-030
250 114 270 220 410 255 350 12-22 CHV-040 CHQ-040
300 120 270 220 440 307 400 12-22 CHV-060 CHQ-050
350 130 270 220 470 358 460 16-22 CHV-080 CHQ-060
400 140 270 220 520 389 515 16-22 CHV-100 CHQ-080
450 152 270 220 540 446 565 20-26 CHV-120 CHQ-100
500 152 270 220 570 494 620 20-26 CHV-140 CHQ-120
600 178 270 220 637 590 725 20-30 CHV-160 CHQ-140

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
