D971F46电动衬氟蝶阀

产品展示>> 电动蝶阀>>D971F46电动衬氟蝶阀
一、D971F46电动衬氟蝶阀 产品概述

上海川沪阀门有限公司生产的D971F46电动衬氟蝶阀,有开关型和调节型二种,衬氟蝶阀与电子式电动执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,D971F46电动衬氟蝶阀具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大。衬四氟电动蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,D971F46电动衬氟蝶阀。
特点:
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
1、小型轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,90°回转开启迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋於直线,调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。
适用场景:
衬四氟电动蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

二、D971F46电动衬氟蝶阀 产品图片

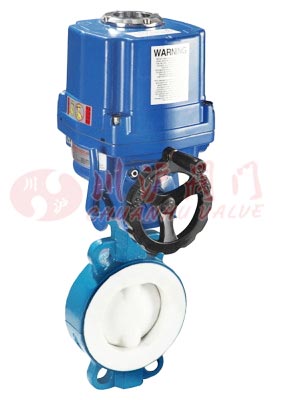

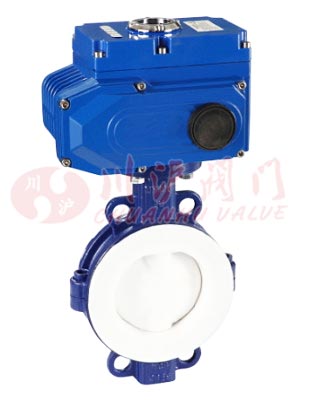

D971F46电动衬氟蝶阀 电动防爆衬氟蝶阀
D971F46电动衬氟蝶阀 电动防爆衬氟蝶阀
三、D971F46电动衬氟蝶阀 零部件材料

零件名称 材料
阀体 (球墨铸钢、铸钢、不锈钢)+F46
蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨
四、D971F46电动衬氟蝶阀 技术参数

称通经DN(mm) 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃、氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配PSQ、HQ、UNIC、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、D971F46电动衬氟蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、D971F46电动衬氟蝶阀 性能规范

公称通径 DN(mm) 50~1600
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃
适用介质 具有腐蚀性介质
七、D971F46电动衬氟蝶阀(对夹式) 结构图

D971F46电动衬氟蝶阀结构图
八、D971F46电动衬氟蝶阀(对夹式) 连接尺寸

主要外形尺寸-PN16(16bar)
公称通径
DN
尺寸mm 执行器选配
L L1 L2 H D N-D
50 42 165 150 296 120 4-23 CHV-005 CHQ-010
65 44.7 165 150 310 136.2 4-26 CHV-005 CHQ-010
80 45.2 165 150 316 160 8-18 CHV-005 CHQ-010
100 52.1 190 170 340 185 4-24 CHV-010 CHQ-020
125 54.4 190 170 353 245 4-23 CHV-010 CHQ-020
150 55.8 270 220 396 238 4-25 CHV-010 CHQ-020
200 60.6 270 220 430 295 4-25 CHV-020 CHQ-030
250 65.6 270 220 462 357 4-29 CHV-040 CHQ-040
300 76.5 270 220 507 407 4-29 CHV-060 CHQ-050
350 76.5 270 220 538 467 4-30 CHV-080 CHQ-060
400 86.5 270 220 570 515 4-30 CHV-100 CHQ-080
450 105.6 270 220 592 565 4-30 CHV-120 CHQ-100
500 131.8 270 220 650 620 4-33 CHV-140 CHQ-120
600 152 270 220 650 725 4-36 CHV-160 CHQ-140
700 163 270 220 650 840 4-36 CHV-180 CHQ-160
800 188 270 220 650 950 4-39 CHV-200 CHQ-180
九、D941F46电动衬氟蝶阀(法兰式) 结构图

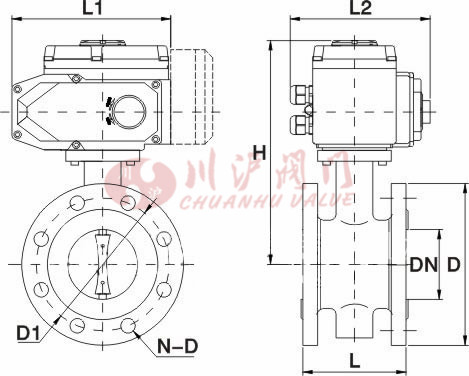

D941F46电动衬氟蝶阀结构图
十、D941F46电动衬氟蝶阀(法兰式) 连接尺寸

主要外形尺寸-PN16(16bar)
公称通径
[DN]
尺寸[mm] 执行器选配
L L1 L2 H D D1 N-D
50 108 165 150 265 120 125 4-18 CHV-005 CHQ-010
65 112 165 150 275 136.2 145 4-18 CHV-005 CHQ-010
80 114 165 150 285 160 160 8-18 CHV-005 CHQ-010
100 127 190 170 300 185 180 8-18 CHV-010 CHQ-020
125 140 190 170 320 245 210 8-18 CHV-010 CHQ-020
150 140 190 170 396 340 240 8-22 CHV-010 CHQ-020
200 152 270 220 430 415 295 12-22 CHV-020 CHQ-030
250 165 270 220 462 445 355 12-26 CHV-040 CHQ-040
300 178 270 220 507 475 410 12-26 CHV-060 CHQ-050
350 190 270 220 538 500 470 16-26 CHV-080 CHQ-060
400 216 270 220 570 530 525 16-30 CHV-100 CHQ-080
450 222 270 220 592 580 585 20-30 CHV-120 CHQ-100
500 229 270 220 650 615 650 20-33 CHV-140 CHQ-120
600 267 270 220 650 615 770 20-36 CHV-160 CHQ-140
700 292 270 220 650 615 840 24-36 CHV-180 CHQ-160
800 318 270 220 650 615 950 24-39 CHV-200 CHQ-180

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
