气动陶瓷闸阀

一、气动陶瓷闸阀产品概述

Z674TC气动陶瓷闸阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭或调节流量之用。阀门参照Armstrong阀门技术，关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接。阀板与阀盖间密合面采用热喷涂硬质耐磨材料，表面光滑。填料采用碳素纤维盘根。气动陶瓷闸阀密封性能好，耐磨性强，启动负荷小，卡灰及结灰现象少，使用寿命长。

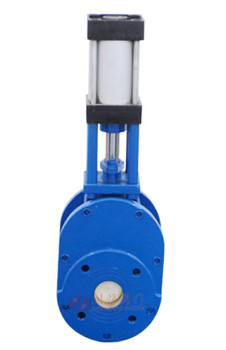

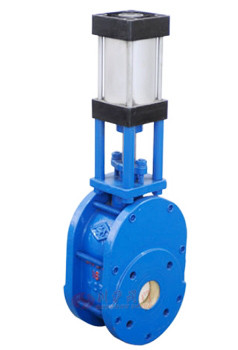

二、气动陶瓷闸阀产品图片


气动陶瓷闸阀

三、气动陶瓷闸阀技术参数

阀体	碳钢
阀板	复合工程陶瓷
阀座	复合工程陶瓷
阀杆	2Cr13
中阀体	WCB
填料	柔性石墨
气动执行器	铝合金
公称压力（MPa)	PN
壳体试验	1.5*PN
密封试验	1.1*PN
工作温度	≤425℃
适用介质	纸浆、污水、煤浆液、灰、渣水混合物等

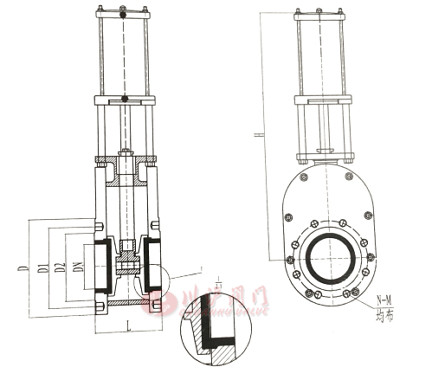

四、气动陶瓷闸阀结构图

五、气动陶瓷闸阀连接尺寸

DN	PN(MPA)	L	D	D1	D2	n-M	Z-0	n-d
50	1.0	121	160	125	100	4-M16	4-18	480
65		121	180	145	120	4-M16	4-18	500
80		130	200	160	135	8-M16	8-18	630
100		150	215	180	155	8-M16	8-18	690
125		170	245	210	185	8-M16	8-18	720
150		170	280	240	210	8-M20	8-23	810
200		200	335	295	265	8-M20	8-23	950
250		250	390	350	320	12-M20	12-23	1180
300		300	440	400	368	12-M20	12-23	1390
350		350	500	460	428	12-M20	12-23	1500
