衬氟衬胶闸阀
产品展示>> 闸阀>>衬氟衬胶闸阀
一、衬氟衬胶闸阀 产品概述

衬氟衬胶闸阀是以闸阀为结构阀芯和流道全衬聚四氟乙烯或天然橡胶，提高了闸阀在耐腐蚀领域的应用，针对不同的管道介质，选用合适的衬套橡胶材质，NBR橡胶和EPDM橡胶适合在小于80度一下的介质使用，聚四氟乙烯PTFE和增强聚四氟乙烯F4适合在150度以下介质使用，耐腐蚀性能好。衬氟衬胶闸阀多用于废水、盐酸、硫酸等场合使用。

二、衬氟衬胶闸阀 产品图片

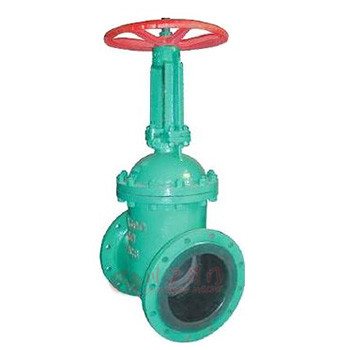

衬氟衬胶闸阀 衬氟衬胶闸阀

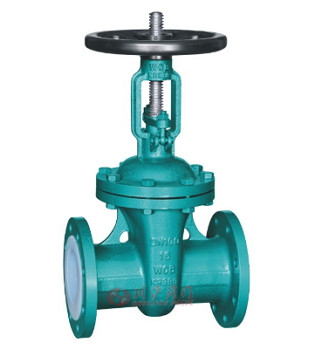

衬氟衬胶闸阀
三、衬氟衬胶闸阀 技术参数

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 NBR、EPDM、EP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 NBR、EPDM、PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟衬胶闸阀 结构图

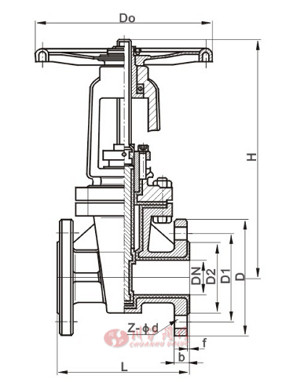

衬氟衬胶闸阀结构图
五、衬氟衬胶闸阀 连接尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd W D0 H WT(Kg)
PN0.6MPa
15 1/2 130 80 55 40 2 12 4-Ф12 100 100 120 5
20 3/4 150 90 65 50 2 14 4-Ф12 100 120 140 6
25 1 160 100 75 60 2 14 4-Ф12 120 130 150 7
32 11/4 180 120 90 70 2 16 4-Ф14 120 156 185 10
40 11/2 240 130 100 80 3 16 4-Ф14 160 165 205 18
50 2 250 140 110 90 3 16 4-Ф14 160 350 400 25
65 21/2 270 160 130 110 3 16 4-Ф14 180 370 435 30
80 3 280 185 150 125 3 18 4-Ф18 180 430 510 43
100 4 300 205 170 145 3 18 4-Ф18 220 495 595 58
125 5 325 235 200 175 3 20 8-Ф18 220 610 735 100
150 6 350 260 225 200 3 20 8-Ф18 240 670 820 115
200 8 400 315 280 255 3 22 8-Ф18 240 815 1015 145
250 10 450 370 335 310 3 24 12-Ф18 240 965 1215 230
300 12 500 435 395 362 4 24 12-Ф23 280 1140 1440 335
350 14 550 485 445 412 4 26 12-Ф23 280 1275 1625 540
400 16 600 535 495 462 4 28 16-Ф23 320 1445 1845 670
450 18 650 590 550 518 4 28 16-Ф23 320 1530 1980 780
500 20 700 640 600 568 4 30 16-Ф23 360 1725 2225 850

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
