锻钢法兰闸阀

产品展示>> 闸阀>>锻钢法兰闸阀
一、锻钢法兰闸阀 产品概述

上海川沪阀门生产的锻钢法兰闸阀适用于Class150~2500LB、工作温度-29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。
【工作原理】:
阀体、阀盖等承压件采用整体锻造(胎模型锻),阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面,当阀门全开时阀盖的上密封座严密吻合,无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成,堆焊层厚度大干等于2mm。
【产品特点】:
1、独特的自密封设计,压力越高,密封越可靠。
2、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
3、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
4、闸板和阀座的密封面采用硬质合金堆焊而成,密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。

二、锻钢法兰闸阀 产品图片

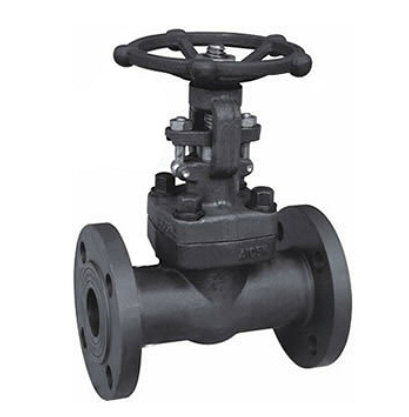

锻钢法兰闸阀
三、锻钢法兰闸阀 150Lb-600Lb 技术参数

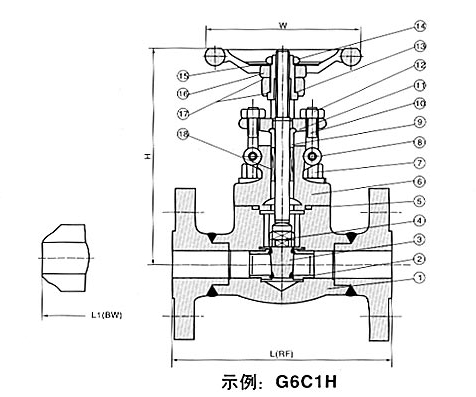

锻钢法兰闸阀结构图
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

※注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

☆尺寸(mm)和重量(Kg)021-51697495

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 145 152 165 178 190 216
600Lb 165 190 216 229 241 292
H(开) 150,300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3
BW 4.5 5.1 8.2 10.5 12.4 20.1
四、锻钢法兰闸阀 900Lb-1500Lb 技术参数

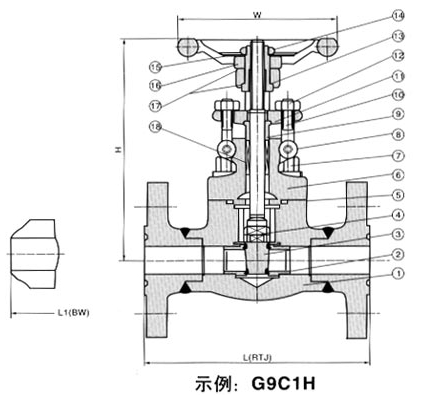

锻钢法兰闸阀结构图
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

※注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;021-51697495

☆尺寸(mm)和重量(Kg)

NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900-1500Lb 216 229 254 279 305 371
L1(BW) 900-1500Lb 216 229 254 279 305 368
H(开) 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
