刀闸阀

产品展示>> 闸阀>>刀闸阀
一、刀闸阀 产品概述

上海川沪阀门有限公司生产的PZ73X、PZ73F、PZ73H型刀闸阀,刀闸阀 它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质,闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间,工作压力低,不易堆积杂物,价格较低。
刀闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。本类阀门在管道中一般应当水平安装。
特点:
1.提升式的闸板密封面,可刮除密封面上的粘着物,自动清理杂物。 2.不锈钢闸板可防止腐蚀引起的密封泄漏。 3.硬质全金密封面能保证密封耐磨性能和要求。 4.阀体密封面没有凹槽,不产生积留物,能保证开启灵活。 5.阀体上的导向块使闸板正确运动,四个挤压块保证闸板有效密封。
适用场景:
1.采矿、钢铁工业--用于煤炭、滤渣浆等;
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水;
3.造纸工业--用于任何浓度纸浆、料水混合物;
4.电站除灰--用于灰渣浆液。

二、刀闸阀 产品图片

刀闸阀 刀闸阀

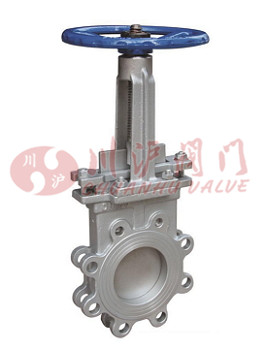

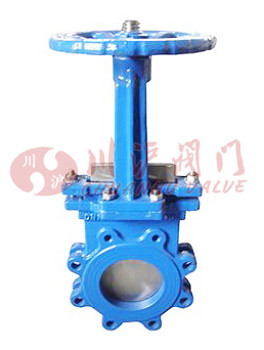

刀闸阀(铸钢材质) 刀闸阀(不锈钢材质)
三、刀闸阀 技术参数

型号 材料
阀体 阀杆 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯、丁晴橡胶、合金钢 V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)
四、刀闸阀 结构图

刀闸阀结构图
五、刀闸阀 连接尺寸

MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
