一、快速排气阀 产品概述

上海川沪阀门有限公司提供快速排气阀，该阀一般安装在气缸与换向阀之间靠近气缸的管路上，使气缸的排气不经换向阀直接排出，达到气缸快速换向的目的。对于提高气缸运动速度的效果尤为明显。

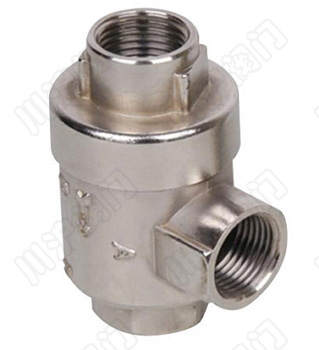

二、快速排气阀 产品图片

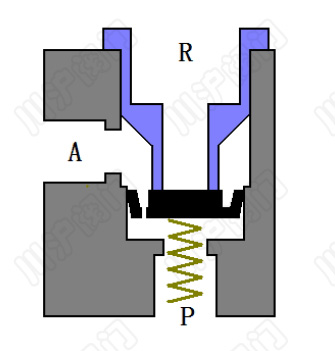

三、快速排气阀 结构图

A口接储气室，P口放气减压时A口对R口快速排气

三、快速排气阀 结构说明

黑色皮碗是活塞，设R口下端管口的外圆半径r1,皮碗外圆半径r2，显然 r2>r1   皮碗外形决定了具有单向通气性，有如下特性：
1.若P口相对气压高，则皮碗必上移，将R口封闭，空气从皮碗外圆周处泄漏进入A口。
2.若A口相对气压高，皮碗下移，但不可能从皮碗外圆周处泄漏进入P口，但可以进入R口。
3.若A口与P口气压相等，且皮碗处于将R口封闭的状态下，皮碗上面的等效受力面积S1=π×(r2^2 - r1^2)，皮碗下面等效根据受力面积S2=π×r2^2，根据压力公式F=PS，因皮碗下方受力面积大于上方受力面积，所以皮碗受到向上的力，紧紧将R口封闭住！就算A口和P口气压相等，皮碗还是能将R口封闭住，

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。

下载：上海川沪阀门有限公司-产品样本-快速排气阀.PDF

快速排气阀链接：http://www.shchuanhu.com/products/qidongzhixingqi/kpf.html
