气动焊接调节阀

产品展示>> 气动调节阀>>气动焊接调节阀
一、气动焊接调节阀 产品概述

上海川沪阀门有限公司生产气动焊接调节阀,是由单作用气动薄膜执行机构和调节阀组成,调节阀连接方式为焊接。阀体材质可以选用锻钢(A105)、不锈钢、铬钼钢。气动焊接调节阀,一般适用于高压场合。标准型适合工作温度(-17~+250℃),高温型适合工作温度(+250~+450℃),低温型适合工作温度(-40~-196℃),波纹管密封型适合工作温度(-40~+350℃),阀体上加上散热片,适合水蒸气,导热油等温度超过250℃的介质使用。气动单座调节阀配置HEP定位器YT-1000L 定位器,可以根据用户需求,配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA,可以选配输出信号4-20mA。
适用场景:
气动焊接调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。。

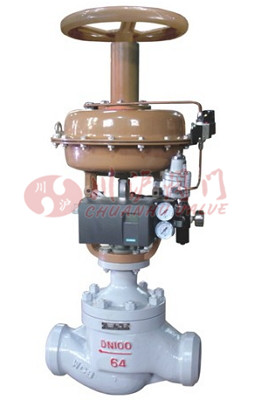

二、气动焊接调节阀 产品图片

气动焊接调节阀
气动焊接调节阀
三、气动焊接调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
笼式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) ≤ 公称压力
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀体形式 直通铸造高压球型阀、角型锻造高压阀体
公称通径 DN20~300mm
公称压力 PN11.0、PN15.0、PN26.0、PN42.0MPa;ANSI 150、300、600、900LB;JIS 10、20、30、40K
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 锻钢(A105)、不锈钢、铬钼钢
四、气动焊接调节阀 气动薄膜执行机构带定位器

气动薄膜执行机构带定位器
气动薄膜执行机构带定位器
五、气动焊接调节阀 气动薄膜执行机构参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、气动焊接调节阀 单座调节阀选型

气动焊接调节阀 标准型 气动焊接调节阀 高温型 气动焊接调节阀 低温型 气动焊接调节阀 波纹管型
气动焊接调节阀 标准型 气动焊接调节阀 高温型 气动焊接调节阀 低温型 气动焊接调节阀 波纹管型

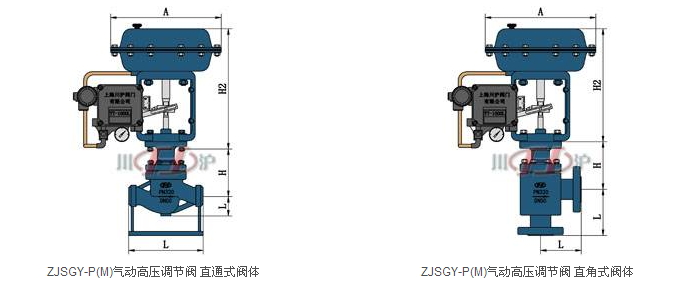

七、气动焊接调节阀 结构图

气动焊接调节阀结构图
八、气动焊接调节阀 连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L 直通式 由于该阀门为订做产品,所有外型结构尺寸需以工程师现场设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
